摄像头专项测试设备

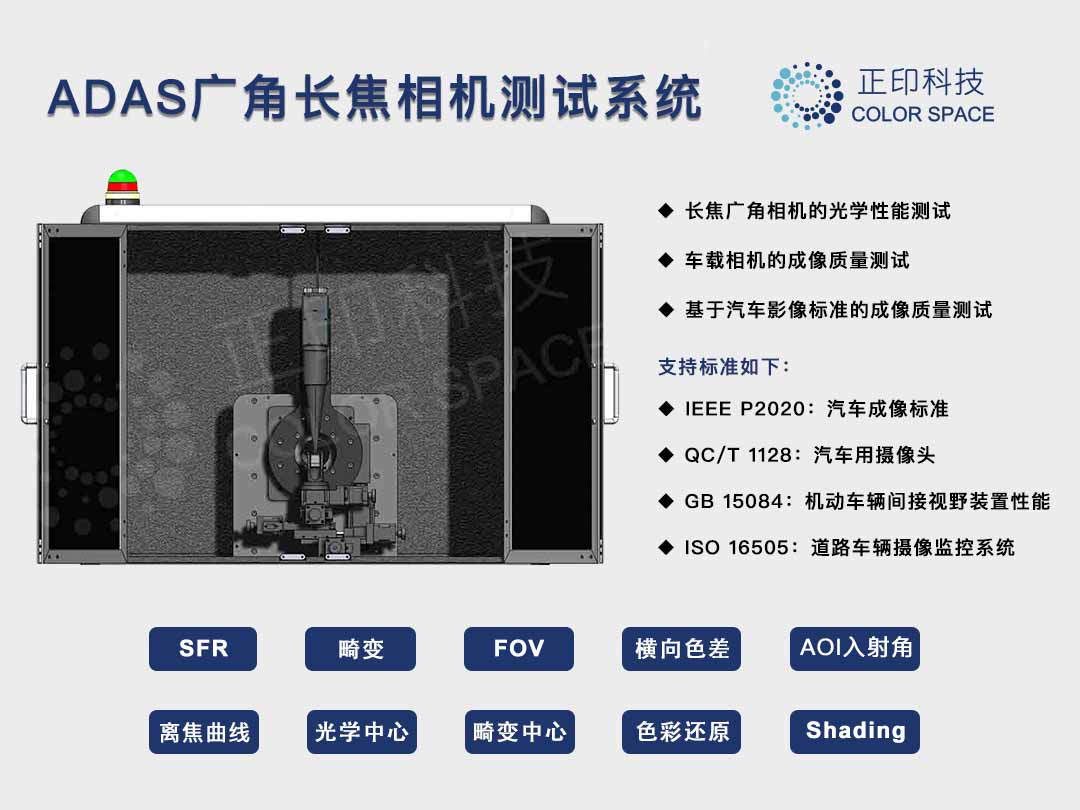

ADAS广角长焦相机测试系统

品牌：ColorSpace
型号：CS-WFLF
产品描述：针对广角相机，鱼眼相机这类广视场大畸变的相机，及车载ADAS长焦摄像头（对焦距离多为150~200m，在近距离无法清晰成像）的情况，正印科技提供可变焦距平行光管原理的MTF测试机台，可自动改变视场的位置，允许客户自定义测试位置，如中心点，5点，9点等，用户可以自定义增加或减少。分析软件可选兼容imatest IT算法库，支持广泛的数据分析类型，输出测试报告。
在线咨询

ADAS广角长焦测试系统/ADAS相机自动测试设备CS-WFLF

随着自动驾驶技术的发展，ADAS（高级驾驶辅助系统）摄像头在汽车安全系统中扮演着愈加重要的角色。尤其是广角相机/鱼眼相机与车载ADAS长焦摄像头（对焦距离多为150~200m，在近距离无法清晰成像），在道路监控与环境感知中起到了关键作用。针对这类设备成像性能的高要求，正印科技推出了 CS-WFLF ADAS广角长焦测试系统，为车载摄像头提供精确的成像质量评估。

该系统基于可变焦平行光管原理，适用于广视场大畸变的鱼眼相机及长焦 ADAS 相机的成像测试。系统支持自动调整视场位置，用户可自定义测试位置如中心点、5 点或9 点，灵活应对不同测试需求；系统还兼容 imatest IT 算法库集成，具备强大的数据分析能力，能够快速生成专业测试报告。

适用场景：智能驾驶摄像性能验证、广角鱼眼摄像头的畸变与视场测试、长焦 ADAS 摄像头的远距离成像质量评估

核心优势：

· 灵活的视场调整功能

· 支持自定义测试点

· 与国际主流算法兼容，数据分析全面

· 自动化测试流程，快速生成专业报告

它可以用于汽车用摄像头的各项成像性能测试，分析软件支持多种质量参数和业界标准，例如：

· IEEE P2020：汽车成像标准

· QC/T 1128：汽车用摄像头

· ISO 16505：道路车辆.摄像监控系统的人类工效学和性能方面要求和试验规程

· GB 15084：机动车辆间接视野装置性能和安装要求

CS-WFLF测试系统规格参数介绍：

型号		CS-WFLF-01 单视场位移式	CS-WFLF-02 多视场并行式
测试功能		SFR、畸变、FOV、横向色差、AOI入射角、离焦曲线、光学中心、畸变中心、Shading、色彩还原
光源部分	焦距	120mm	120mm
	模拟物距	500mm～无穷远	500mm～无穷远
	工作距离	150mm±3mm	150mm±3mm
	光源规格	白光：色温4000k-6500k 可调准确度：±300K 均匀性：≥90	白光：色温 4000k-6500k 可调准确度：±300K 均匀性：≥90
	光源规格	红外光：850nm 或 940nm 均匀性：≥90	红外光：850nm 或 940nm 均匀性：≥90
	工作环境温度	范围：-10°C ～ +60°C	范围：-10°C ～ +60°C
	通讯方式	RS485	RS485
软件部分		车载相机成像质量分析系统	车载相机成像质量分析系统
应用		- 长焦和广角相机的光学性能测试 - 车载相机的成像质量测试 - 基于汽车影像标准的成像质量测试
