动态范围测试卡

  • 36阶宽动态范围测试卡
  • 36阶宽动态范围测试卡
  • 36阶宽动态范围测试卡
36阶宽动态范围测试卡36阶宽动态范围测试卡36阶宽动态范围测试卡

36阶宽动态范围测试卡

  • 品牌:Imatest
  • 型号:TC004HD
  • 产品描述:imatest36阶宽动态测试卡具有36个低噪点色块,有50dB,100dB,150dB多个版本,满足低、宽和超大动态范围测试的需求。可以测试摄像头成像系统的阶调响应,噪点和动态范围。
  • 在线咨询

什么是动态范围(Dynamic Range)

动态范围(或曝光范围)是指相机在获得良好的图像反差和信噪比的情况下,可以记录的光强的范围,通常表示为f-Stops,EV(曝光值exposure value),Zones(曝光的倍数),或dB做为表述值。它与噪点密切相关:高噪点意味着低动态范围。它也与阶调响应密切相关(阶调响应是指光强与像素级之间的关系。反差,也被称为Gamma,是阶调响应曲线的平均斜率。高反差的图像通常会损失动态范围和细节,或在高光或暗调区域出现阶调剪切。图像文件的动态范围通常比显示设备可显示的动态范围要大。

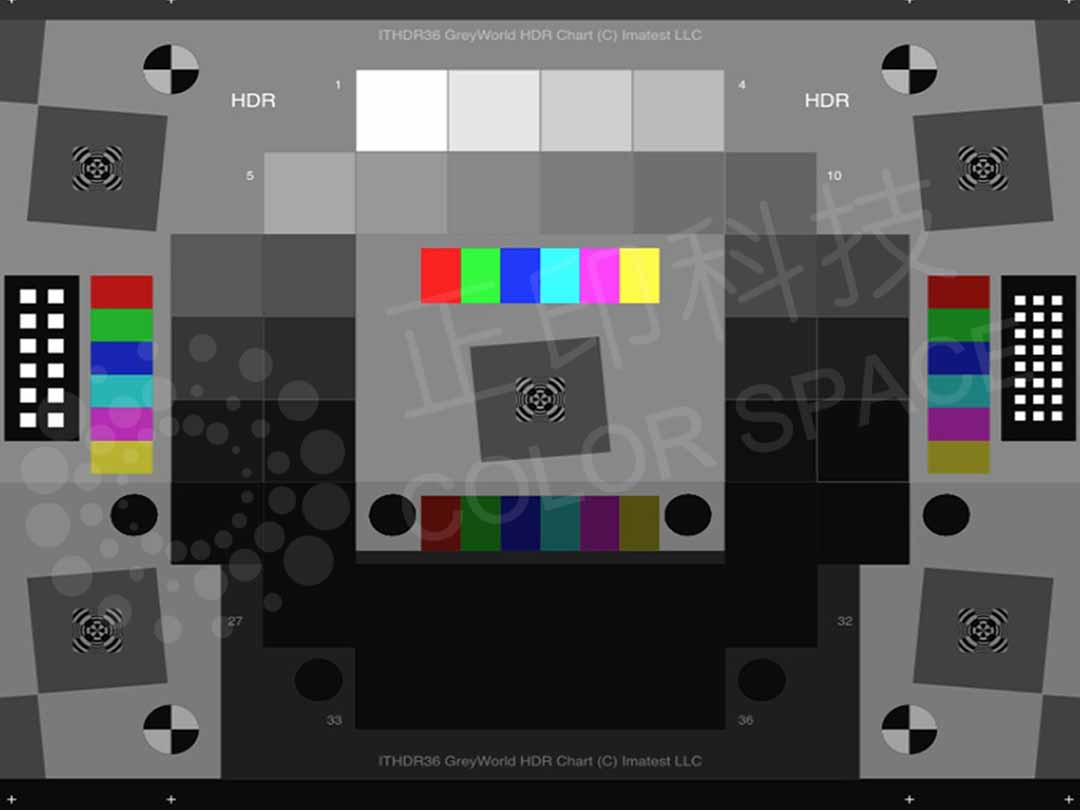

imatest·36阶宽动态范围测试卡

36阶宽动态范围测试卡产品特点:

单个图像就可以测试成像系统的阶调响应、噪点和动态范围。36阶动态范围测试卡包含具有4:1对比度的倾斜边缘用于测量MTF。斜边的MTF50是大于16cycles/mm,比起微喷的图卡要好3倍以上。中间灰背景的密度为自动曝光的相机提供曝光准确的参考依据。

产品参数:

参数 超高动态范围测试卡 宽动态范围测试卡 36阶低动态范围测试卡
型号 CS-TC004HD CS-TC004W CS-TC004
DB 150DB 100DB 50DB
光谱范围 可见光 可见光 可见光
测试卡有效尺寸 197 x 235 mm (7.75x9.25 inch)
图卡总尺寸 203 x 254 mm (8x10 inch)
材质 透射
光源(选配) LE005 光源(可见光/IR/HDR/Flicker)
IR动态范围测试卡 可见光+红外36阶动态范围测试卡

动态范围卡/Chart用:

 低动态范围(50dB)

适用于像素较小的低动态范围摄像机。提供两种长宽比(4:5和16:9)

 宽动态范围(100dB

适用于大多数高质量相机,DSLR,较大的无反光镜相机(Micro 3/4,APS-C等)以及任何非“ HDR”特质的相机。

 超高动态范围(150dB)

 专为HDR摄像机测量而设计

相机/摄像头动态范围测试及Imatest 36阶动态范围测试卡分析教程:

更多有关动态范围测试:

1.如何使用imatest 36阶动态范围测试卡分析动态范围?

2. 可见光+ 红外动态范围测试卡

3. 什么是动态范围?
