ISO标准测试卡

ISO-16505测试卡

品牌：ColorSpace/Imatest
型号：CS-TC038
产品描述：此套遵照ISO16505标准。主要用于测试道路交通工具的后视镜监视系统。主要包含了：色彩、棋盘格、灰度、18%灰度、70%灰度、SFR测试卡，可以使用 imatest软件进行分析。
在线咨询

Iso 16505系列测试卡可用于测试评估成像系统的各项参数性能：灰阶、白平衡、畸变、放大率、色彩还原等。可以使用 imatest软件 进行分析。

产品特点：

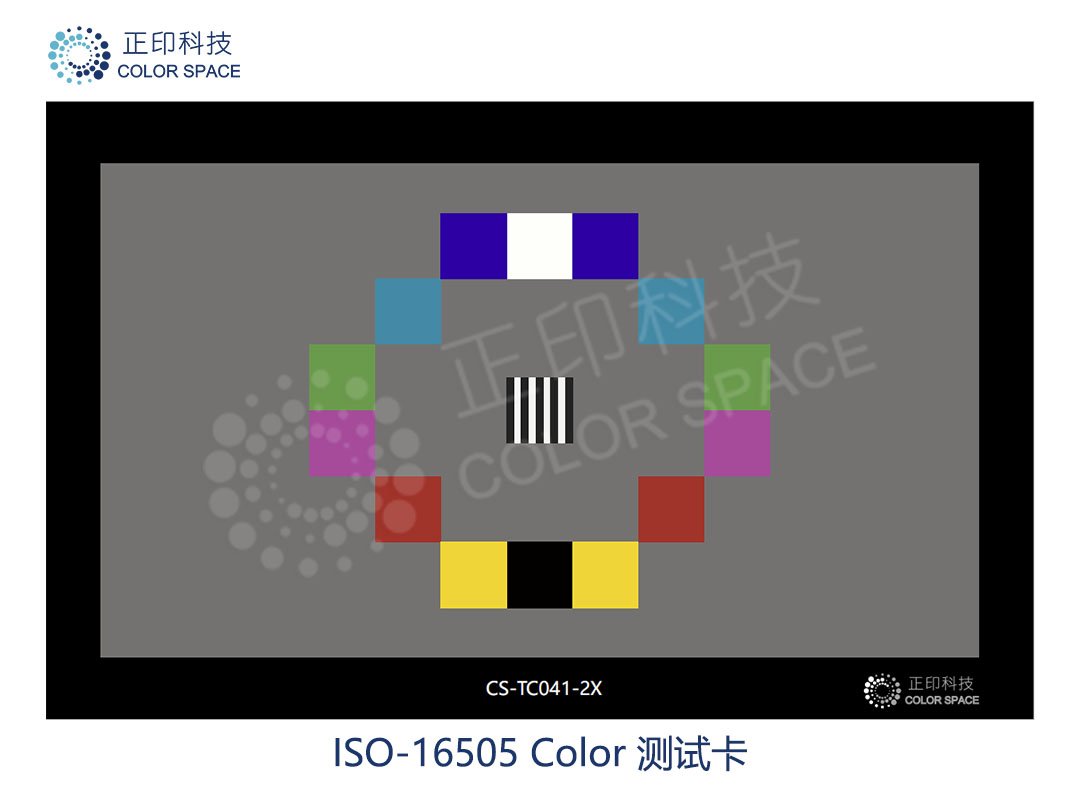

1. ISO-16505-Color - 此颜色测试卡根据X-rite ColorChecker 使用八种颜色（R，G，B，Ye，Cy，Mg，黑色和白色）。色块被安排成与图像中心保持均匀的距离，并且在另一侧具有互补色。背景为18％灰色。

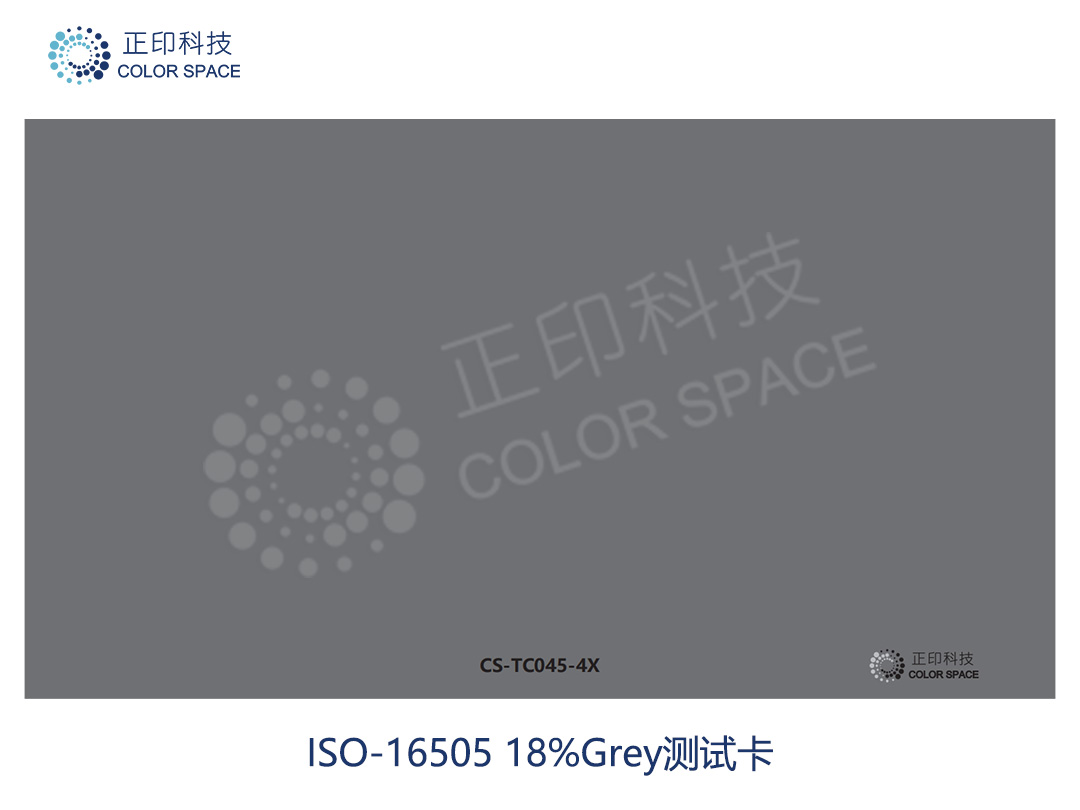

2. ISO-16505-Gray18 - 此18％灰色卡是具有> 98％均匀度的单色调灰度图。

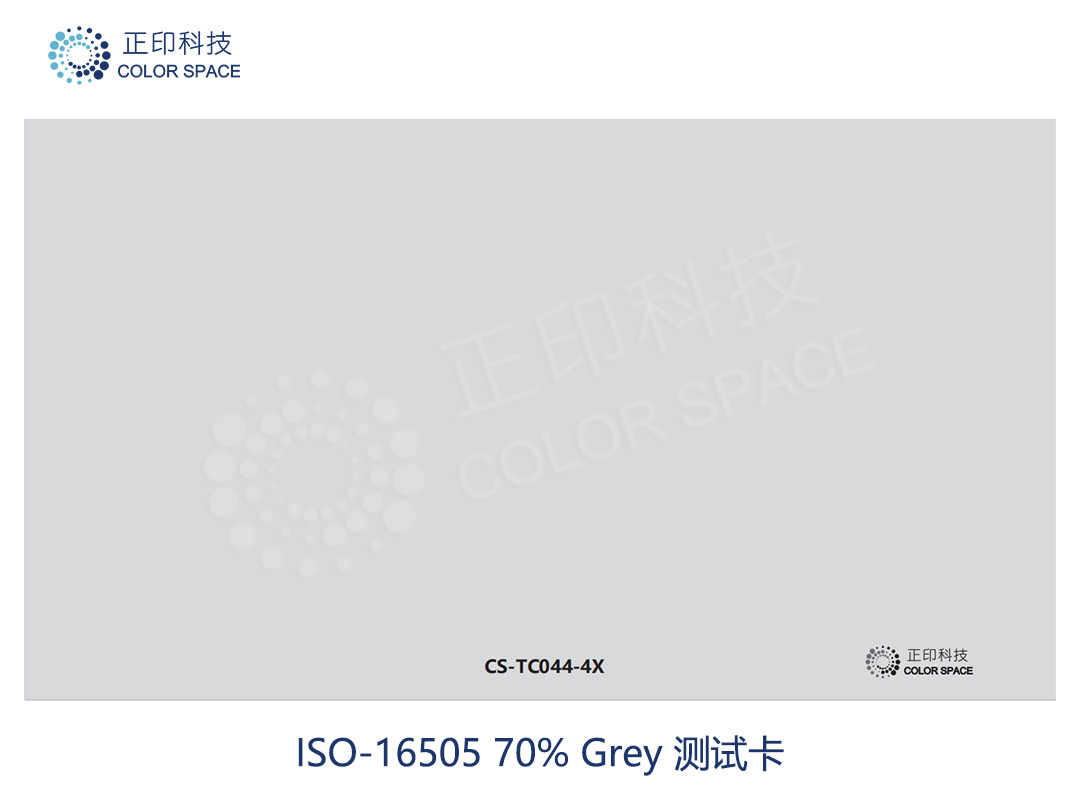

3. ISO-16505-Gray70 - 此70％灰色卡是具有> 98％均匀度的单色调灰度图。

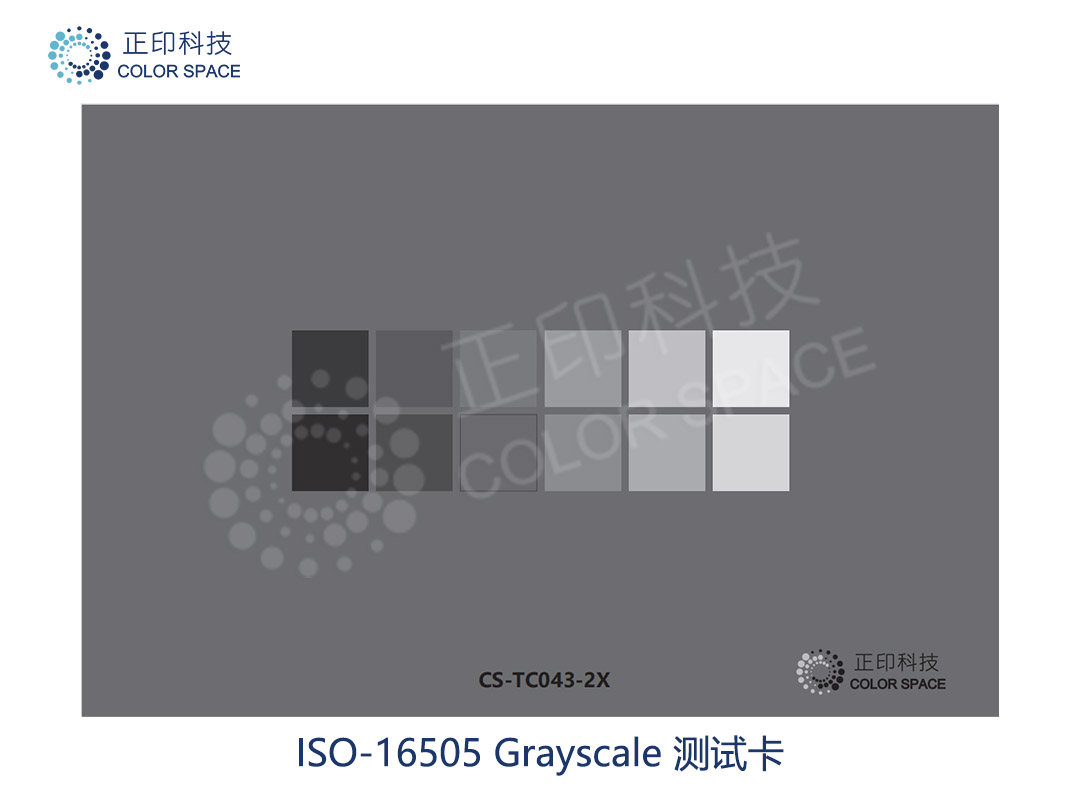

4. ISO-16505-Grayscale - 灰度- 灰度图在亮度测量标准的较早版本中概述。可以通过stepchart模块进行分析。

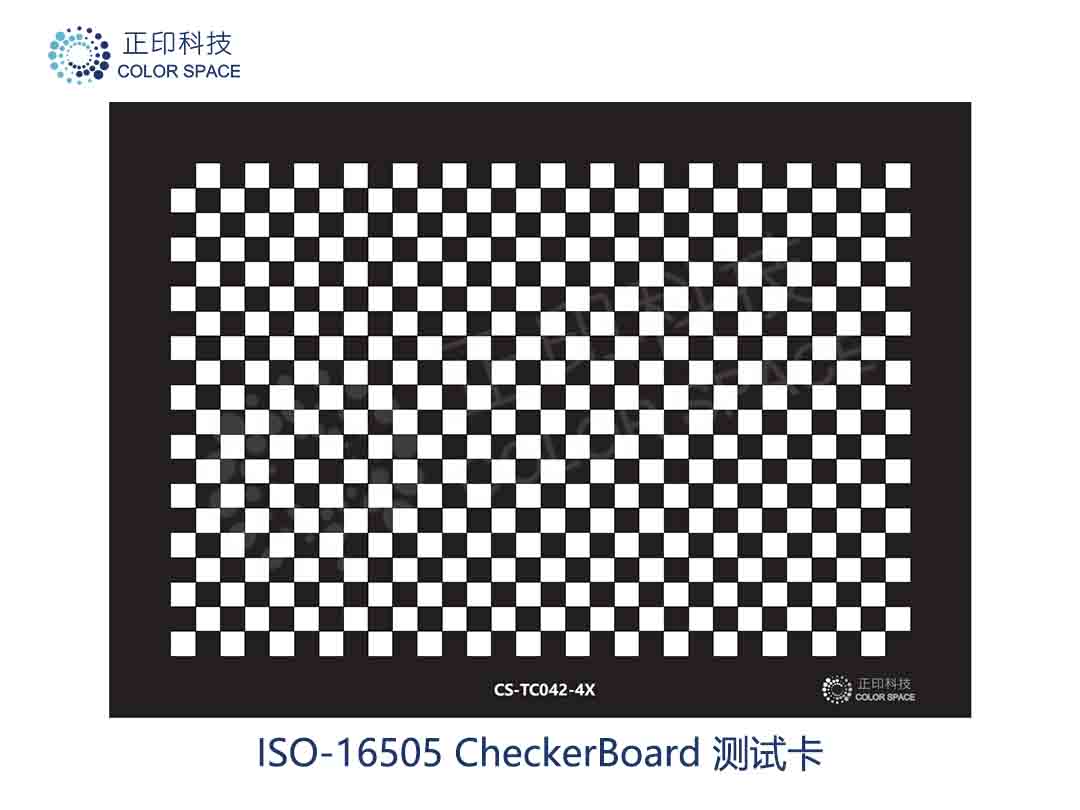

5. ISO-16505-CB - 此高对比度（棋盘格）用于根据标准概述的规格测量失真和放大率。

6. ISO-16505-SFR - SFR测试卡由五个高对比度倾斜正方形组成，用于测量MTF。

产品参数：

参数	ISO 16505测试卡
型号	CS-TC038
测试卡	示意图	测试卡	2x (mm)	4x (mm)	5.5x (mm)
		ISO-16505-Color	610 × 400 24'' × 15.75''	1219 × 800 48'' × 31.5''	1676 × 1100 66'' × 43.31''
		ISO-16505-Gray18	610 × 400 24'' × 15.75''	1219 × 800 48'' × 31.5''	1676 × 1100 66'' × 43.31''
		ISO-16505-Gray70	610 × 400 24'' × 15.75''	1219 × 800 48'' × 31.5''	1676 × 1100 66'' × 43.31''
		ISO-16505-Grayscale	610 × 400 24'' × 15.75''	1219 × 800 48'' × 31.5''	1676 × 1100 66'' × 43.31''
		ISO-16505-CB	610 × 400 24'' × 15.75''	1219 × 800 48'' × 31.5''	1676 × 1100 66'' × 43.31''
		ISO-16505-SFR	610 × 400 24'' × 15.75''	1219 × 800 48'' × 31.5''	1676 ×1100 66'' × 43.31''
图卡类型	反射式
光谱	可见光（VIS）
相关标准	ISO 16505-2015-道路车辆-摄像机监视系统的人体工程学和性能方面-规定及测试程序
