ISO标准测试卡

  • ISO 12233标准型测试卡(2000线)
ISO 12233标准型测试卡(2000线)

ISO 12233标准型测试卡(2000线)

  • 品牌: ColorSpace
  • 型号:CS-TC013系列
  • 产品描述:ISO 12233 标准型分辨率测试卡 CS-TC013:反射式,最高 2000 LW/PH,16:9 下中央 2000 TVL、四角 1000 TVL,支持 e-SFR 斜边与楔形判读。
  • 在线咨询

CS-TC013 ISO 12233 标准型分辨率测试卡(2000 线)

CS-TC013 是一款依据 ISO 12233:2024《摄影—电子静态图像相机—分辨率与空间频率响应测量》中图卡结构与测量方法定义设计的反射式分辨率测试卡,用于客观评估数字相机、摄像头及成像系统的空间分辨率与成像表现。图卡的楔形与斜边图案最高支持 2 000 LW/PH,在 16:9 画幅下中央可达 2 000 TVL、四角 1 000 TVL,并提供 1:1、4:3、3:2、16:9 四种取景标记,便于按画幅取景与标定。

ISO 12233 标准型分辨率测试卡(2000 线)CS-TC013

一、这张卡测什么:分辨率与 SFR 两类判据

除了用肉眼读楔形线对,这张卡同时支持软件化的斜边分析,可覆盖五项测试能力:

  • 分辨率测试:中心与角落分辨率、水平 / 垂直方向分析,覆盖 100~2 000 LW/PH;
  • e-SFR 边缘空间频率响应:中心、边缘及远角的斜边测量,支持水平、垂直与对角方向;
  • 成像系统脉冲响应:黑白条纹用于水平与垂直脉冲响应评估,可观察锐化与过冲;
  • 混叠与伪影分析:方波与波纹结构用于混叠比例评估,检测摩尔纹与压缩伪影;
  • 几何与线性检查:5° 倾斜线条检测扫描非线性与阶梯效应,圆形与多方向线条验证系统线性。

分析软件可用 Imatest:SFR 模块测斜边的空间频率响应,Wedge 模块(Rescharts 的一部分)测双曲楔块的分辨率。图卡工艺分为照像与喷墨打印两种,可按精度与成本要求选择。

术语口径沿用标准:分辨率指除锯齿外可分辨精细图案的极限,以画面每单位高度的条数表示;锯齿(aliasing)指采样频率低于图像信号最高频率的 2 倍时,在采样频率的高次谐波附近产生带波重叠的噪声。

二、五档尺寸怎么选

同一型号提供 0.5X~8X 五种印倍率,有效区域与图卡总尺寸同步放大,放大后线宽同步变宽,对拍摄距离与镜头视场的容错更高。选型按三步走:

  1. 算视场:先确认测试距离上需要覆盖的画面范围,有效区域要能完整框住被测物,并留出取景标记的余量;
  2. 定印倍率:取有效区域刚好覆盖所需尺寸的那一档,宁可略大——宁可画面里多留边,也不要切掉边角分辨率区;
  3. 核工装:图卡总尺寸约为有效区域的 1.12 倍(每边多约 6%),按测试台、夹具或挂架的台面尺寸确认能否放下。

常见组合:手机与模组等近距小视场用 0.5X / 1X;整机与桌面产线工位用 2X;大视场或长工作距离(整机挂测、流水线远端)用 4X / 8X。各档的具体尺寸见下文「三、技术参数」表。

三、技术参数

参数 ISO 12233 标准型分辨力测试卡(2000线)
型号 CS-TC013
ISO 图卡倍数 0.5X 1X 2X 4X 8X
有效区域尺寸 178mm × 100mm
356mm × 200mm
711.1mm × 400mm
1422.2mm × 800mm
2844.4mm × 1600mm
图卡总尺寸 200mm × 125mm
400mm × 250mm
800mm × 500mm
1600mm × 1000mm
3200mm × 2000mm
图卡类型 反射
图卡材质 相纸覆膜 无光纸
光谱 可见光

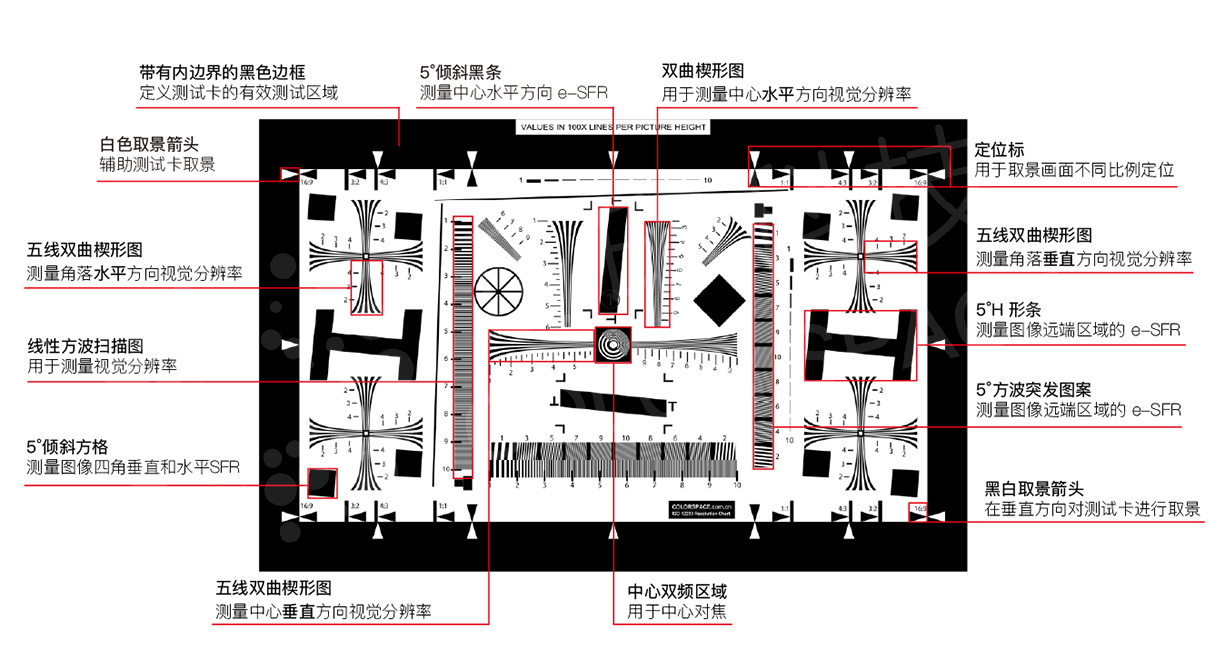

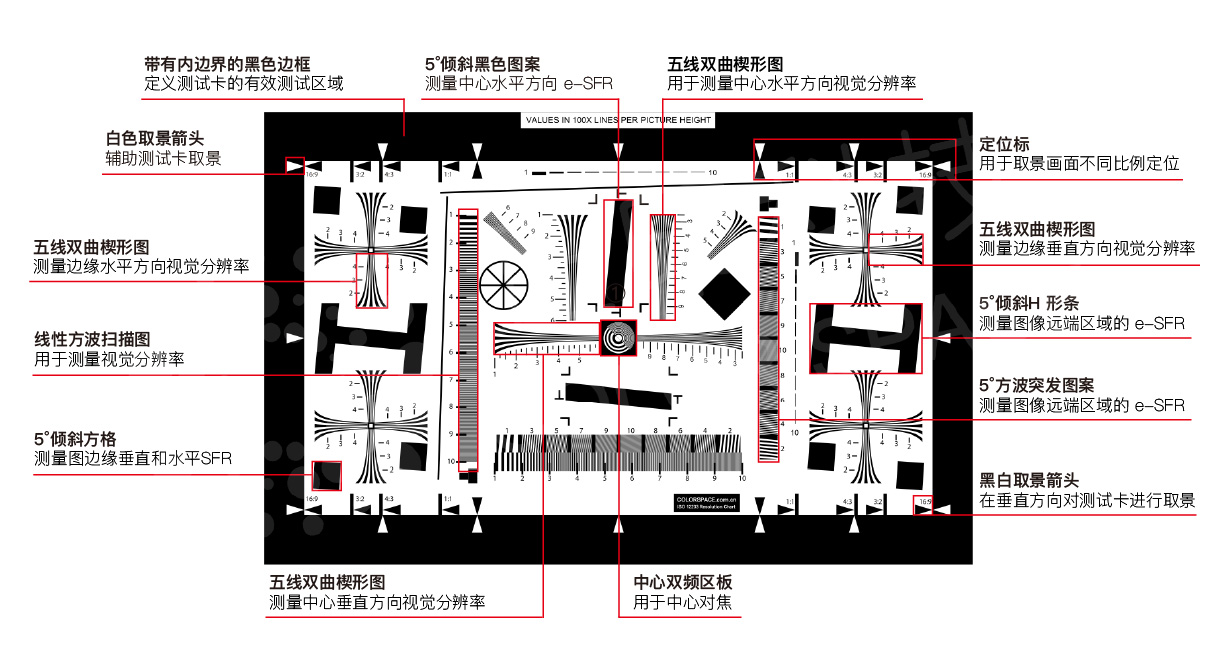

主要元素 黑色边框与有效测试区域、黑白定向框选箭头、中心与边缘双频双曲线分辨率区、100~2000 LW/PH黑白条纹、e-SFR 斜边结构(约5°)、方波扫描与混叠测试图案、对角线与多方向线性检测图形
适用场景 手机消费电子摄像头、数字相机/工业相机、车载摄像头、医疗与安防成像系统等
相关标准ISO 12233:2024《摄影—电子静态图像相机—分辨率与空间频率响应测量》(现行版);照明体引用 ISO 7589:2002

四、自制或替换图卡的容差要求

若不自购成品卡、而按标准自制或剪拼图卡,需满足 ISO 12233 对图案与容差的规定:

  • 白底反射率 Rmax 与大块黑区反射率 Rmin 之比:80 > Rmax > Rmin > 40;
  • 各图案位置精度 0.2 mm(画面高度的 ±0.1%);
  • 线宽允差 ±5%;
  • 双曲线图案 K1、K2 最细处(白条与黑条)的 Rmax/Rmin ≥18,该项在标准附录 B 中属推荐水平。

使用透射式图卡时,上述反射率指标应按透射率理解,并以扩散光照明;无论反射式还是透射式,评估用图案都应呈中性分光特性,否则会直接影响 SFR 与分辨率读数的可比性。

五、三种测试方式与配套软件

  1. SFR 测试:斜边经软件计算空间频率响应,需图像质量分析软件(如 Imatest SFR 模块);
  2. MTF 测试(频率线):按线对图案判读,肉眼可读,也可配合软件提高客观性;
  3. TVLine 测试(楔形线):直接读楔形收敛处的线数,最直观但受主观与拍摄角度影响。

楔形(TVLine)方式的取舍相当明确:

  • 优点:直观、肉眼即可判读;对测试条件的要求低于 SFR;数据覆盖面大,比单点频率线更精确;
  • 缺点:人眼判读因人而异,结果稳定性与客观性不足;出现摩尔纹时难以判读;拍摄角度稍有变化结果差异明显。

用肉眼判读视觉分辨率时,标准使用 ISO 图卡中的水平 J1、K1,垂直 J2、K2,以及 45° 倾斜 JD、KD 等区域;必要时也可剪取所需部分重新拼接使用,只需保证图案位置与线宽容差。

因此产线抽检可用楔形快筛,研发与验收建议以 SFR / e-SFR 出量化曲线,两者互为校核。

六、常见问题

Q:这张卡的分辨率上限是多少?

A:2 000 LW/PH。16:9 画幅下中央 2 000 TVL、四角 1 000 TVL;图卡覆盖 100~2 000 LW/PH 的条纹区间。

Q:SFR 和楔形(TVLine)该用哪个?

A:要量化、要可复现、要出报告,用 SFR(斜边 + 分析软件);产线快筛或现场粗判可用楔形,但结果受判读人与拍摄角度影响。

Q:有几种尺寸,怎么选?

A:0.5X、1X、2X、4X、8X 五档,有效区域从 178×100 mm 到 2 844.4×1 600 mm。近距小视场用 0.5X/1X,整机与产线工位用 2X,大视场或长工作距离用 4X/8X。

Q:反射式和透射式都能用吗?

A:本型号为反射式。若改用透射式图卡,反射率指标按透射率理解,并用扩散光照明,图案须保持中性分光特性。

Q:自己制作图卡有什么硬性容差?

A:位置精度 0.2 mm(画面高度 ±0.1%)、线宽 ±5%、Rmax/Rmin 落在 40~80 之间,双曲线最细部Rmax/Rmin≥18(标准附录 B 推荐)。

Q:支持定制吗?

A:尺寸、材质与印倍率可评估后定制,具体规格以评估结果确认。
