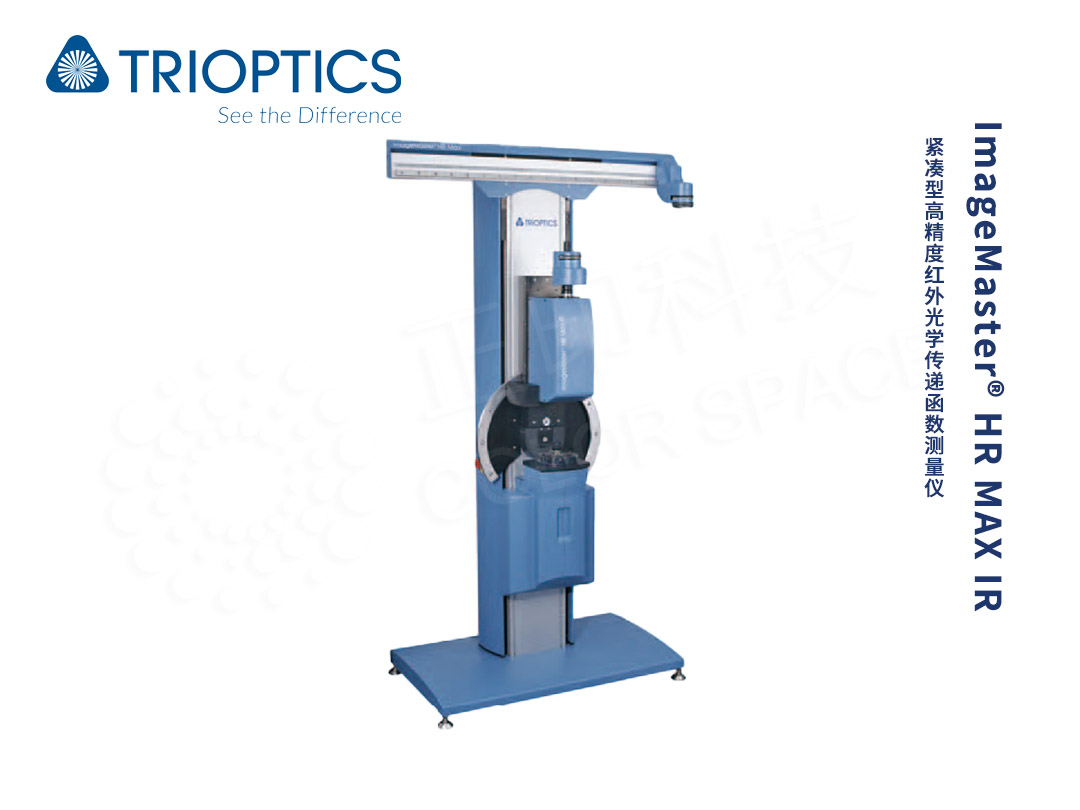

紧凑型高精度红外光学传递函数测量仪 ImageMaster® HR MAX IR

品牌: Trioptics
型号：ImageMaster® HR MAX IR
产品描述：全欧光学（TRIOPTICS）设计的ImageMaster® HR MAX IR 紧凑型高精度红外MTF测量仪，适用于小口径可见光及红外透镜的研发与生产，覆盖VIS/NWIR/LWIR波段，全自动脚本控制，精准可溯源
在线咨询

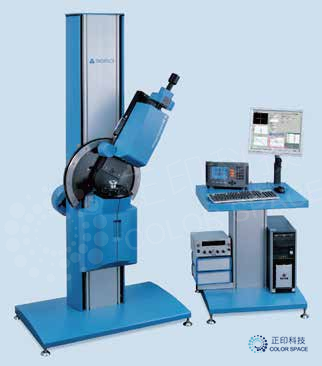

德国全欧光学（TRIOPTICS）设计的ImageMaster^® HR MAX IR是在ImageMaster^®HR基础上开发研制的一款高精度的红外MTF测量仪，适合于小口径可见及红外透镜或镜头小批量、高精度的研发和生产。

产品特点：

· 立式结构，全自动测量

· 可测量小口径可见光及红外透镜等

· 红外探测器采用面阵红外焦平面阵列

· 整机结构紧凑一体化，维护保养方便

· 全自动靶标发生器

· 测量精度可溯源至国际标准

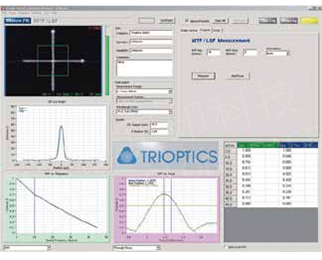

· 软件模块化，使用简单易懂

· 可编辑脚本，实现用户自定义测量

· 直接以报告形式输出结果

测量参数：

技术规格：

产品型号	ImageMaster® HR MAX	ImageMaster^® HR MAX IR
光路配置	无限共轭（有限可选）	无限共轭（有限可选）
最大离轴角	高达±70°	高达±70°
光谱范围	VIS/NIR 可见光/近红外 NUV 近紫外可选	NIR、NUV、LWIR 近红外/近紫外/长波红外：8μm...12μm VIS可见光：0.4μm...0.9μm NWIR中波红外：3μm...5μm SWIR短波红外：0.9μm...1.7μm 根据要求可定制
方位角范围	360°	360°
最大像高	±23mm（±46mm）	±23mm（±46mm）
通光口径	最大100mm	最大100mm
准直仪范围	50mm...1000mm	50mm...1000mm ②
样品的有效焦距范围	1mm...200mm ①	1mm...200mm ①
最大空间频率	0 lp/mm...500 lp/mm 1000 lp/mm（取决于样品）	VIS/NIR/LWIR可见光/近红外/长波红外：0 lp/mm...60 lp/mm MWIR中波红外：0 lp/mm...500 lp/mm
测量精度（轴上和轴外MTF）	±0.02MTF	±0.03MTF
重复性（轴上和轴外MTF）	±0.005MTF	±0.02MTF
