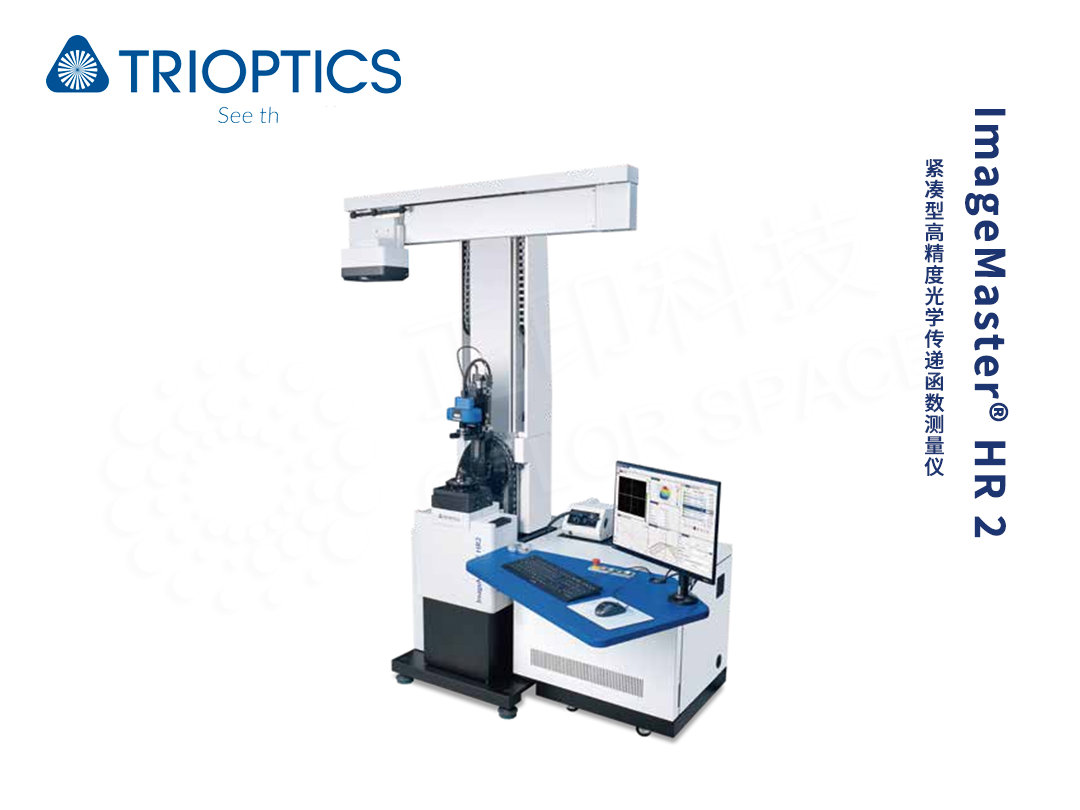

德国全欧光学（TRIOPTICS）设计的ImageMaster® HR是ImageMaster®光学传递函数测量仪系列中的产品，采用立式结构设计，特别适合于小口径透镜或镜头小批量、高精度的研发和量产测试应用
产品特点：
· 立式结构，全自动测量；
· 可测量手机镜头、数码相机镜头、车载镜头、CCTV镜头等；
· 整机结构紧凑一体化，维护保养方便；
· 全自动靶标发生器；
· 软件模块化，使用简单易懂；
· 可编辑脚本，实现用户自定义测量；
· 直接以报告形式输出；
测量参数：
| · 轴上光学传递函数MTF |
· 相位传递函数PTF
|
· 相对透过率
|
· 像散
|
|
· 轴外光学传递函数MTF
|
· 线扩散函数LSF
|
· 相对照度
|
· 色差
|
|
· 离焦光学传递函数MTF
|
· 点扩散函数PSF
|
· 视场角
|
· 焦深
|
|
· 有效焦距EFL
|
· 主光束角度
|
· 畸变 | · 场曲 |
技术规格：
| 产品型号 |
ImageMaster® HR
|
ImageMaster® HR UP
|
|
样品焦距范围
|
0.5 ~ 150mm
|
|
|
放大倍率范围
|
0.001 ~ 0.5
|
|
| 视场角 |
±110°
|
±70°
|
| 最大物高 |
±500mm（可扩展±1000mm） |
|
| 最大物距 |
1100mm |
|
|
EFL测量精度
|
±0.2%
|
|
|
放大倍率测量精度
|
±0.001
|
|
|
光谱范围
|
VIS(450 ~ 750nm)、NIR(750 ~ 1000nm)
|
|
|
最大通光口径
|
45mm
|
100mm
|
|
MTF测量精度
|
±0.02MTF（轴上）、±0.03MTF（轴外）
|
|
|
MTF测量重复性
|
0.01MTF
|
|
|
空间频率
|
0 ~ 500lp/mm
|
|
|
样品承载重量
|
2kg | 10kg |
|
测量方位角
|
360° |
|
|
回转精度
|
0.5°
|
4°
|
|
样品最大直径
|
90mm | 200mm |
 |
 |
