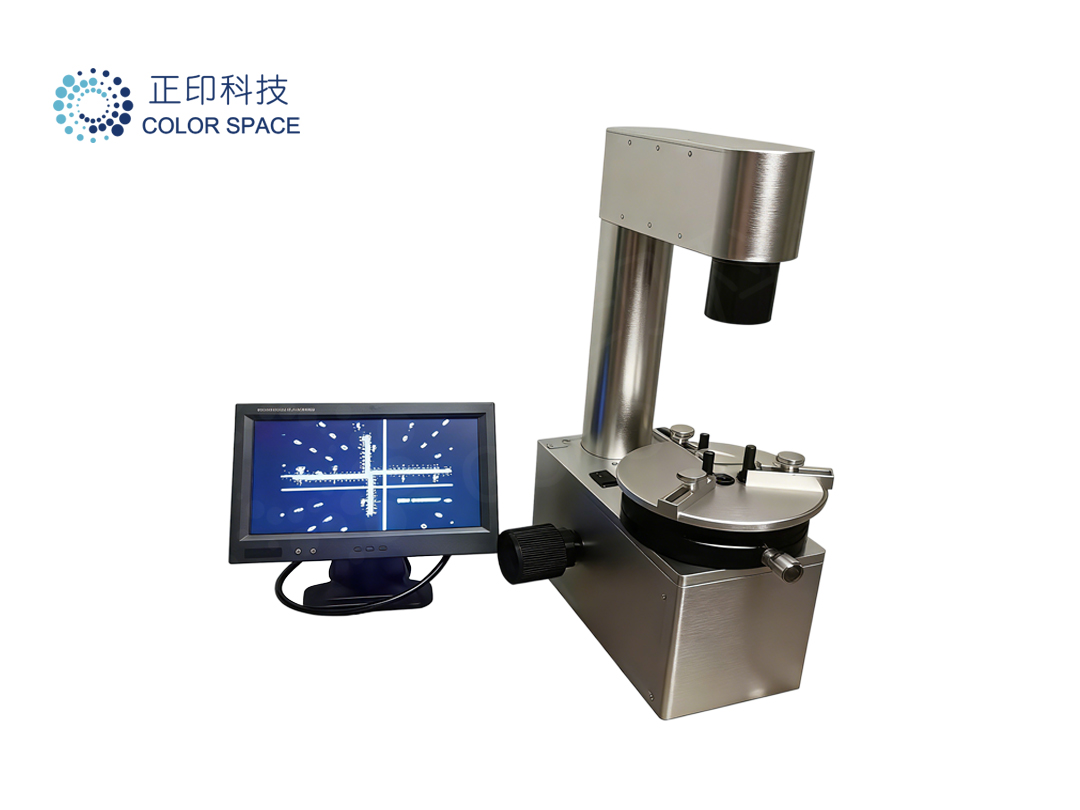

透射式偏心仪——镜片与镜头中心偏心检测的专业光学测量设备

透射式偏心仪可用于光学镜片、透镜及镜头组件中心偏心量与偏向角的检测，广泛应用于光学镜片检测、镜头胶合与镜头组装等生产与研发环节。
该设备采用变焦分划系统与准直检测原理，可在较大测量范围内实现稳定、可重复的偏心测量，解决了传统透射式偏心检测中测量范围受限、分划格值随镜片变化而不固定等问题，适合光学制造过程中对精度与一致性要求较高的应用场景。

· 光学镜片中心偏心检测

· 镜片胶合过程中的偏心控制

· 镜头组装与调校

· 正透镜、负透镜及平面光学元件检测

· 光学器件生产过程质量控制

为什么需要专业的透射式偏心检测？

在光学元件制造与装调过程中，镜片或镜头的中心偏差会直接影响成像系统的轴线一致性与整体光学性能。实际应用中，常面临以下问题：

· 传统透射式偏心仪测量范围有限，难以覆盖不同尺寸镜片

· 分划格值随被测镜片变化，影响测量一致性

· 调焦与操作复杂，检测效率较低

· 长时间目视观察，操作人员易产生视觉疲劳

这些问题在镜头批量生产、胶合装配及一致性控制中尤为突出。

解决传统透射式偏心仪的痛点

透射式偏心仪基于准直光学检测原理，通过：

· 变焦系统提供稳定的分划目标

· 准直系统对镜片偏向角进行检测

实现对镜片中心偏差的精确测量，相较传统结构，该方式可在不同被测镜片条件下保持分划格值固定，显著提升结果的稳定性与可比性，同时扩大可检测的镜片尺寸与焦距范围。

特点与优势：

1. 分划格值固定

    分划格值始终保持一致，不随被测镜片变化，有助于提升测量一致性。

2. 测量范围覆盖广

    支持多种镜片口径与焦距条件，适合不同光学器件检测需求。

3. 高测量精度

    分辨率达到 15″ / 格，满足光学制造精度要求。

4. 电子分划显示

    采用电子分划板与显示屏观察方式，减少人为视觉误差，可在暗室环境中操作。

5. 操作简便、效率高

    同类型镜片仅需对第一片进行调焦，有利于提升检测效率。

6. LED 照明系统

    使用寿命长，稳定性好，适合长期连续使用。

技术参数与规格
