镜头及图像传感器测试设备

  •  高精度全自动球径仪
 高精度全自动球径仪

高精度全自动球径仪

  • 品牌:Trioptics
  • 型号:SpheroMeter
  • 产品描述:Trioptics SpheroMeter 高精度全自动接触式球径仪,全自动接触式球径仪可以满足高精度的测量要求,用于凸面或凹面的曲率半径测量
  • 在线咨询

SpheroMeter 高精度全自动接触式球径仪

Trioptics SpheroMeter 高精度全自动接触式球径仪,全自动接触式球径仪可以满足高精度的测量要求,用于凸面或凹面的曲率半径测量


产品特点:

1. 主体结构使用厚重的不锈钢制造

2. 测量球环使用热处理过的不锈钢通过超高精密加工而成,每个测量球环均带有标定数据,测量精度直接溯源于NIST国际标准

3. 支撑球用红宝石或者碳化钨制造,避免热或者机械变形,支撑球同样被精密的同心定位,定位精度优于1μm(0.00004")

4. 软件操作简便易用,测量结果可以选择使用毫米或者英寸作单位

5. 软件可自动识别凹面或者凸面,并自动记录测量结果


产品应用:

· 凸面或凹面的曲率半径测量

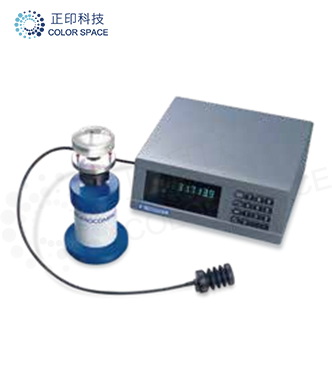

SPHEROCOMPACT 紧凑型球径仪

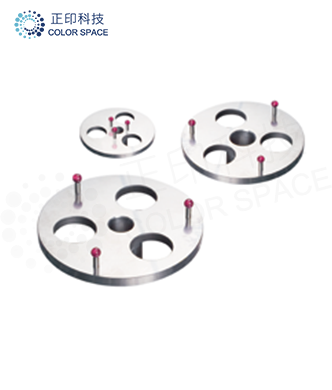

高精度红宝石球环
SPHEROCOMPACT 紧凑型球径仪
高精度红宝石球环

产品型号及技术参数:

产品型号 SpheroCompact
SuperSpherotronic UltraSpherotronic
曲率(凸) 2.5mm... +2mm... +2mm...
曲率(凹)
- 4mm... - 4mm... - 4mm...
线性编码器行程 ± 12.5mm ± 30mm ± 30mm
被测样品直径 6mm...500mm 4mm...500mm
线性编码器分辨率 0.1μm 0.1μm 0.02μm
线性编码器绝对精度 ±0.5μm ±0.5μm ±0.1μm
测量精度 ±0.05% ±0.01% ±0.005%
精密球环材料 其它尺寸球环可定 红宝石 碳化钨 碳化钨
标配球环尺寸 12.5mm,25mm,50mm,75mm,100mm,125mm 7.8mm,14mm,20mm,28mm,38mm,60mm,90mm,120mm
选配球环尺寸 6mm,20mm,38mm,150mm 12mm,48mm,75mm,150mm 12mm,48mm,75mm,150mm
标配平晶尺寸 Ф30mm @ λ/10;Ф50mm @ λ/10;Ф100mm @ λ/5;Ф150mm @ λ/3
选配平晶尺寸 Ф250mm @ λ/2
设备高度 140mm 289mm 289mm
设备直径 90mm 185mm 185mm
重量 1.5kg 6.5kg 6.5kg
设备类型 台式设备 台式设备 台式设备
① 测量半径≤4mm的样品需要更换更小的红宝石探头并使用3.5mm的精密球环

② 可达到的最大测量精度取决于待测量镜片的曲率半径和使用的球环。有关特殊测量的详细信息,可联系。


SpheroMeter高精度全自动球径仪
