光具座系列

产品描述：光具座系列是一种综合性光学测量仪器，适用于焦距、分辨率、成像质量及光学参数检测，支持多种测试方法，广泛应用于光学元件与系统测试。
在线咨询

光具座系列

光具座是一种像质优良，附件众多，使用方便，用途广泛的综合性光学测量仪器，主要用于各种光学零件、部件及光学系统的像质研究及光学基本参数的检测，仪器配有多种附件，能作以下几个方面的测量。

测试能力

1、用玻罗法测定物镜的焦距，也可直接测量截距。
2、用分辨率板法可对物镜、棱镜及其组合系统的分辨能力进行检测。
3、用星点法可检测透镜、棱镜及其组合系统的成像质量。
4、用自准前置镜可测量平面平板玻璃的平行差以及棱镜的光学平行差及双像差。
5、借助其他仪器可对望远系统的视度、视差、放大率、出瞳直径和出瞳距离等参数测量。

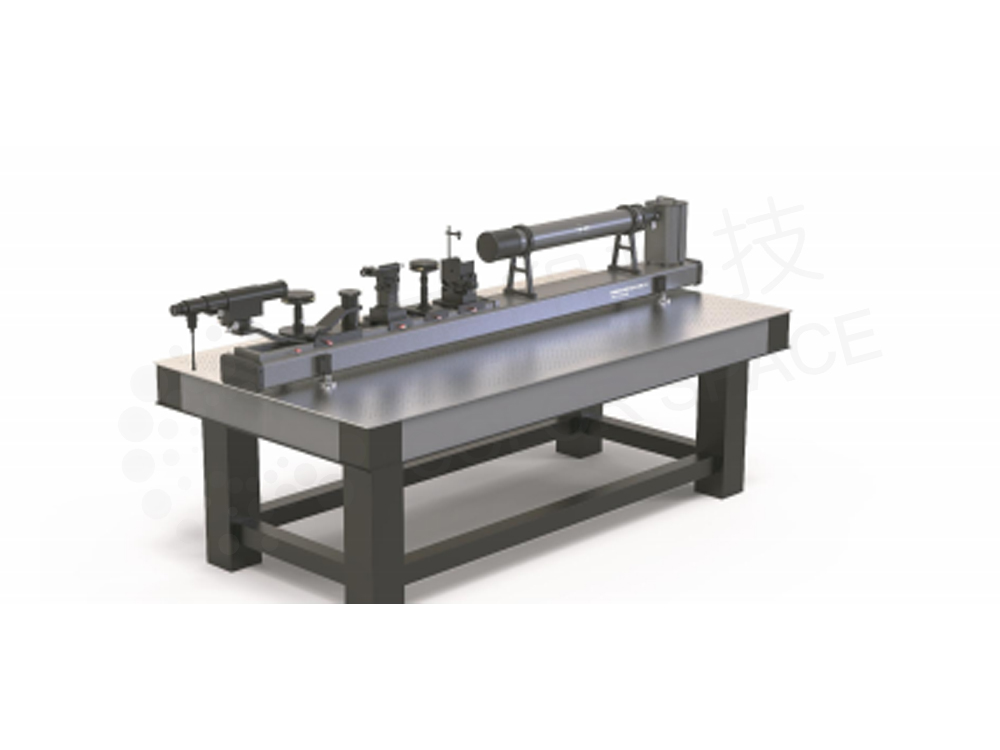

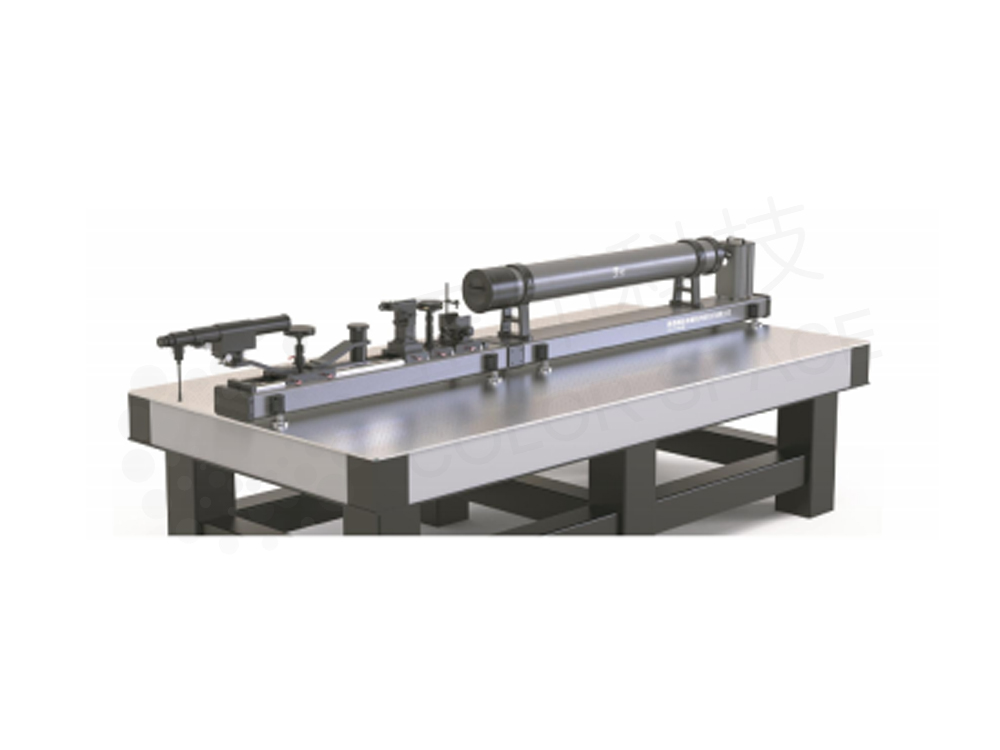

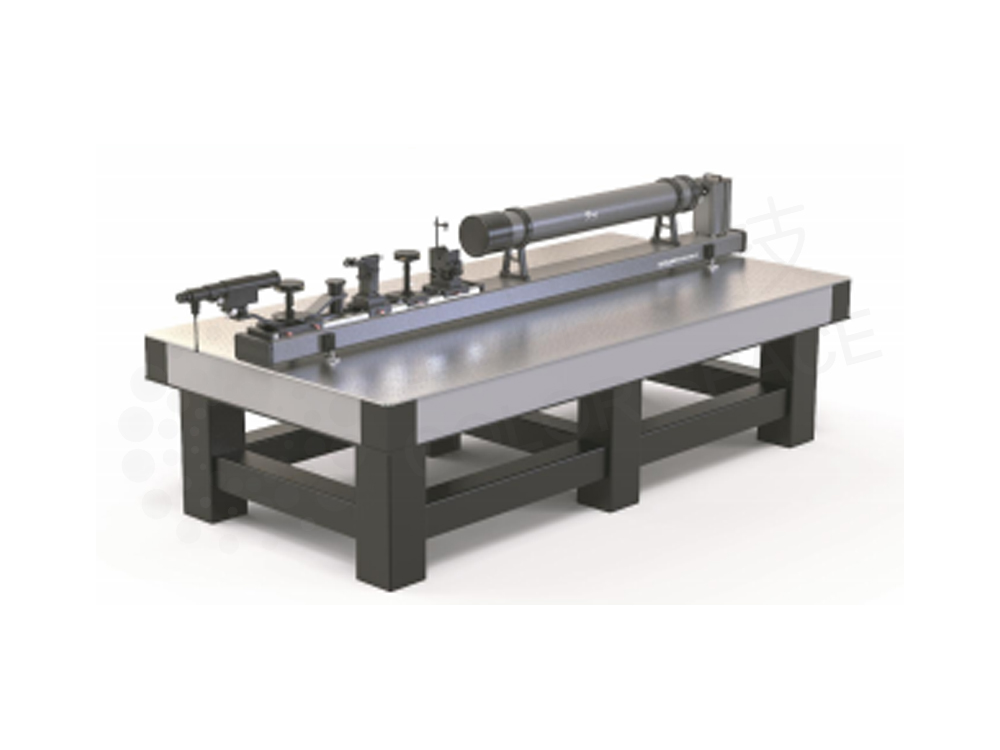

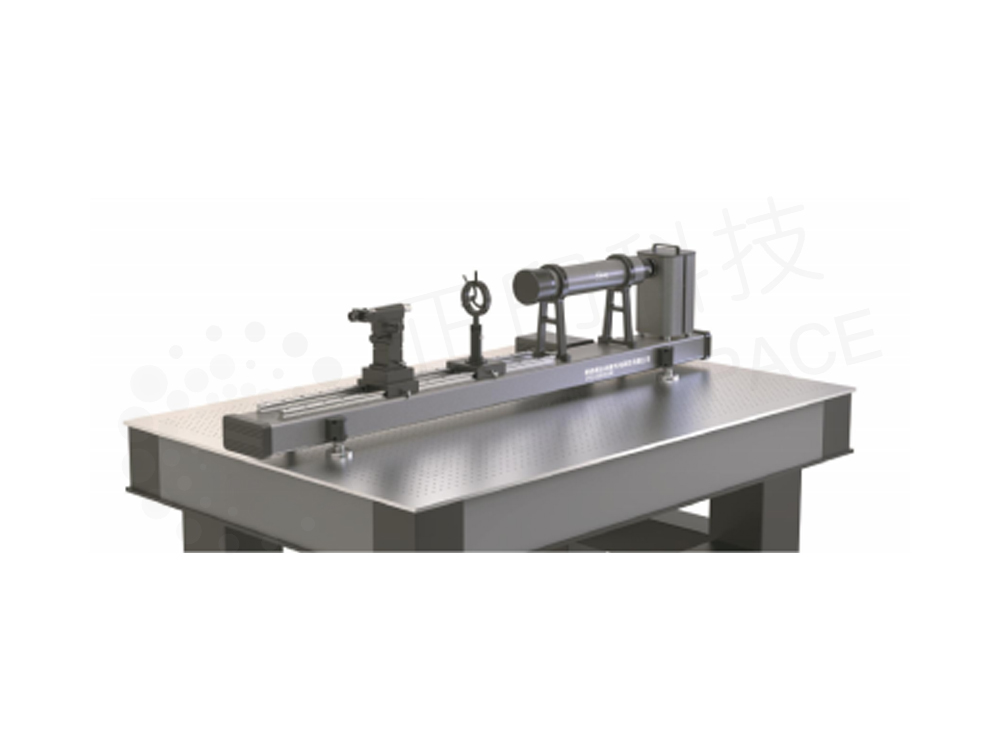

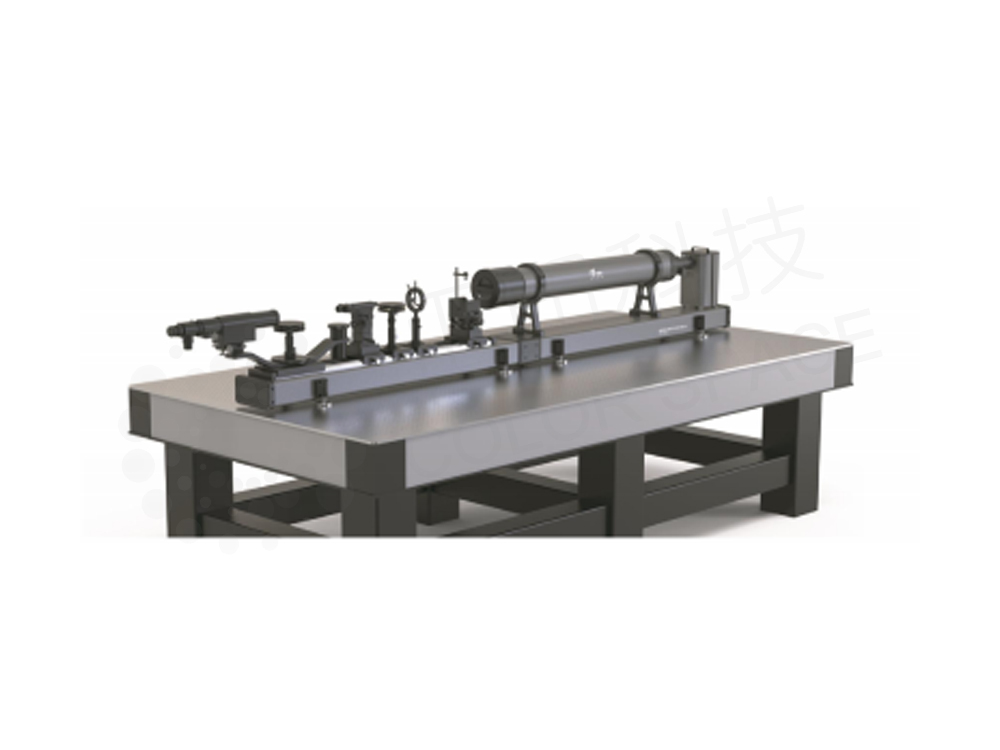

0508型光具座	1010型光具座	1313型光具座

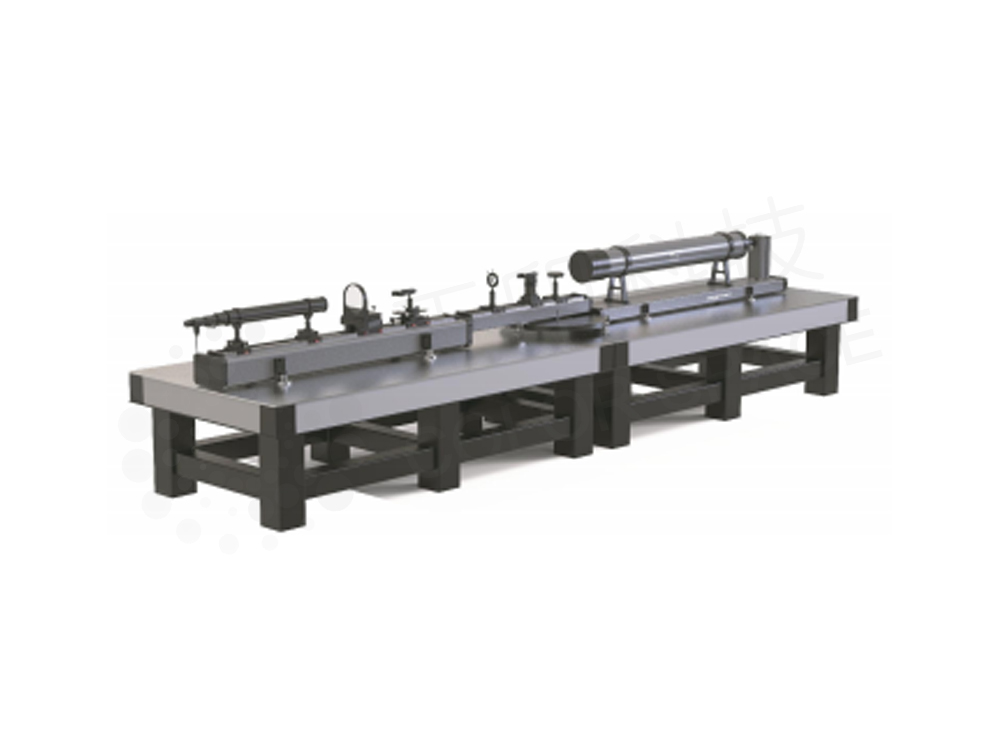

1515型光具座	1615型光具座	2020型光具座

技术参数

参数	0508型	1010型	1313型	1515型	1615型	2020型
光学系统	透射式	透射式	透射式	透射式	透射式	透射式
有效孔径	Ø 80mm	Ø 100mm	Ø 130mm	Ø 150mm	Ø 148mm	Ø 200mm
分辨率	≤1.8''	≤1.8''	≤1''	≤0.9''	≤0.9''	≤0.65''
工作波段	380-780nm	380-780nm	380-780nm	380-780nm	380-780nm	380-780nm
焦距	500mm	1000mm	1300mm	1500mm	1600mm	2000mm
视场	≥3°	≥1°36'	≥1°14'	≥1°4'	≥1°	≥48'
平行性	≤10''	≤10''	≤10''	≤10''	≤10''	≤10''
重量	90KG	126KG	150KG	160KG	175KG	550KG
