可见及热成像综合测试系统

品牌：正印科技 ColorSpace
型号：CS-TITS-F500D100
产品描述：正印科技 CS-TITS-F500D100 综合测试系统，覆盖紫外、可见光、近红外、中长波红外及激光波段，支持 NETD、MRTD、MTF、SFR 等参数全自动化检测，适用于航空航天、车载红外、工业巡检等领域。
在线咨询

CS-TITS-F500D100 是正印科技自主研发的可见及红外热成像综合测试系统，专为高端光电成像设备研发与产线质控打造。系统可覆盖紫外、可见光、近红外、中长波红外及激光波段，实现多维度、全自动化的成像质量检测与校准。

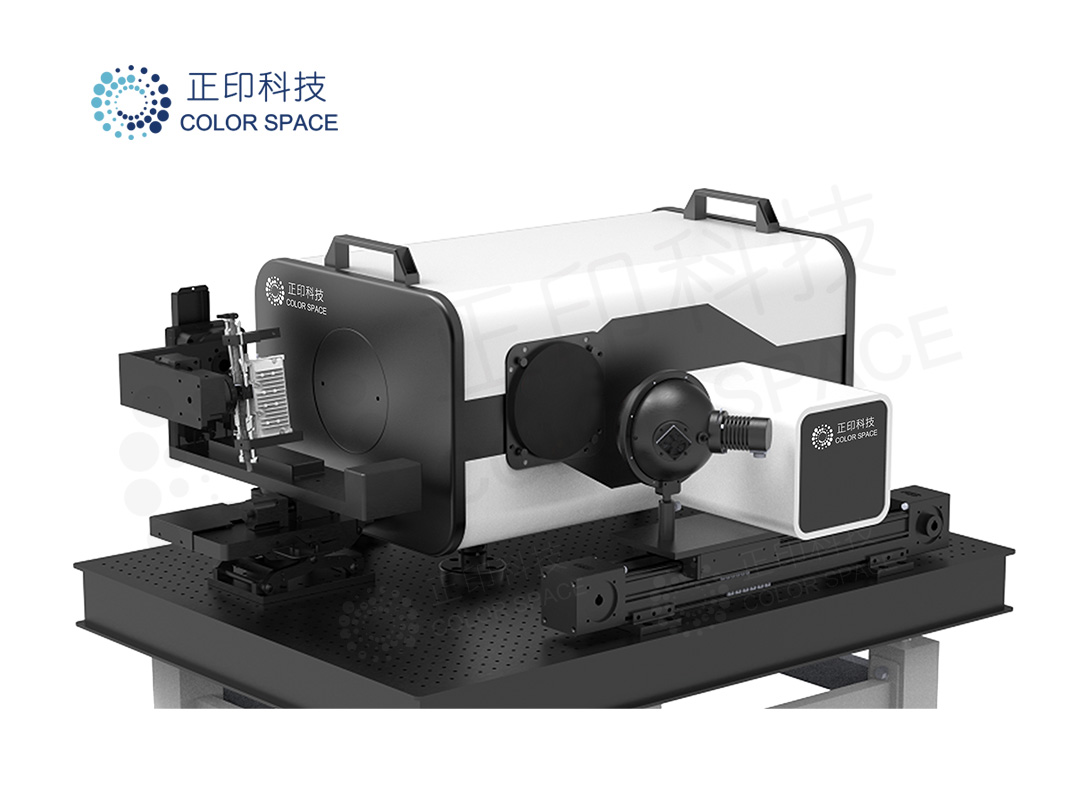

CS-TITS-F500D100可见及热成像综合测试系统

应用背景与价值
随着红外热成像设备在航空航天、军工、无人机巡检、电力检修、车载被动红外及双光融合相机等关键领域的应用不断扩大，对设备精度、稳定性和可追溯性的要求越来越高。
传统测试方式存在：

· 测试环节分散、人工依赖度高

· 数据重复性差，追溯困难

· 难以覆盖多波段成像系统

CS-TITS-F500D100 通过高度集成的系统架构与自动化软件平台，全面解决上述问题，实现高精度（1mK级）、高效率、全数字化管理的综合测试。
核心功能
红外热成像性能测试

· NETD（噪声等效温差）

· MRTD（最小可分辨温差）

· MDTD（最小可探测温差）

· 均匀性、FPN（固定图像噪声）

· MTF、SITF、ATF、SRF 等成像函数

· 视场角（FOV）、坏点检测

可见光/短波红外测试

· 分辨率、SFR、均匀性、畸变、SOV

· 缺陷检测、光学系统基本参数测定

光学系统校准

· 搭配分划板、黑体源、激光光源

· 实现光轴调校、激光扩束

· 输出超低发散角平行光

行业应用

· 航空航天与军工：红外导引头、星载热成像设备

· 电力与工业巡检：无人机热成像、输电线路巡检

· 车载与智能驾驶：车载红外夜视、双光融合相机

· 科研与制造：实验室光学验证、产线质控

技术优势

· 全波段覆盖：紫外至中长波红外，兼容激光

· 高精度测温：支持 1mK 高精度 NETD 测试

· 自动化采集与分析：降低人工误差，提高效率

· 可追溯数据管理：支持研发/产线双场景，符合 ISO & GB/T 标准

产品参数:

参数	可见及热成像综合测试系统
型号	CS-TITS-F500D100
测试项目
可见光及短波红外部分 (0.4μm ~1.4μm 光学波段）	SFR、分辨率、均匀性、畸变、FOV、 SNR、缺陷检测
中长波红外部分（4μm ~15μm光学波段）	MRTD、NETD、MDTD、SFR、MTF、均匀性、畸变、FOV、缺陷检测
平行光管
光学系统	离轴反射式
主镜材质	标配：石英选配：微晶
焦距	500mm
有效孔径	Φ100 mm
视场	3.2°
平行性	≥5''
系统波像差	RMS 优于 1/20λ@632.8
膜层	标配：铝+硅保护选配：银/金/介质
反射率	≥85%
重量	30Kg
产品配置组件
产品组件	数量	详情介绍
平行光管	1套	CS-F500D100(A )型
带框滤光片	2 件	橙色（中心波长 600nm) 绿色（中心波长 532nm）
带框衰减片	1 件	中性衰减片（430nm~730nm）
带框分划板	1 套	十字分划板分辨率板：1#/2#/3#/4#/5# 星点板：0.1/0.2/0.01/0.02/0.05 玻罗板宝马标
光源组件	1套	CS-175 积分球光源（A 光源/LED光源/激光）
靶标（定制/选配）
红外靶标	四杆靶、方形靶、半月靶、刀口靶、十字靶、圆孔靶、狭缝靶、轮廓靶
可见靶标	分辨率靶、半月靶、刀口靶、十字靶、圆孔靶、狭缝靶、灰对比度靶
硬件拓展选项	黑体	CS-175M
	光学平台	1m ×1m ×0.8m (LWH)
