安防监控摄像头成像质量解决方案

随着安防监控行业市场的发展壮大，市场对于安防监控摄像头的像质水平也有了更高的期待，相关的质量检测机构和生产商对于相机的像质提出了更高的要求。其中，IP Camera的性能也逐步提升，其优势是家喻户晓。那么，如何检测它的最终图像质量效果呢？

· 相关质量标准：

我们的方案支持安防行业的国际和国内图像测试标准，并结合了ISO制定的相机像质分析标准。这些标准包括而不限于：

- GA T1127-2013安全防范视频监控摄像机通用技术要求

- GA T 1128-2013 安全防范视频监控高清晰度摄像机测试方法

- GA/T 1708-2020《安全防范视频监控红外热成像设备》

- GBT 28181-2022公共安全视频监控联网系统信息传输、交换、控制技术要求

- GB 50132-7-2017《安全防范系统第7部分：视频监控系统》

- TCSPIA 006-2021-用于人脸识别的安防摄像机图像质量评测方法

- GAT 947.2-2015(单警执法视音频记录系统-第2部分执法记录仪)
- GAT 866-2010(活体指纹掌纹采集测试规范)

- GA/T 669-2008《城市监控报警联网系统技术标准》

- IEC 62676-5:2018 Video surveillance systems for use in security applications - Part 5: Data specifications and image quality performance for camera devices
安全用视频监视系统.第5部分：相机设备的数据规格和图像质量性能

- IS 16910 (Part 5) : 2020 Video Surveillance Systems for Use in Security Applications-Part 5 Data Specifications and Image Quality Performance for Camera Devices

· 安防相机的特点： 试软件的优势

安防监控摄像头的测试，主要有以下功能要求：自动增益控制，自动白平衡调整，逆光补偿，日夜模式和电子快门，这也是IP Camera重要的性能指标。

· 测试软件的优势：

ColorSpace CIQT安防版软件，是正印科技自主开发的图像质量分析软件，针对国内安防标准优化设计，同时支持国外通用像质标准。

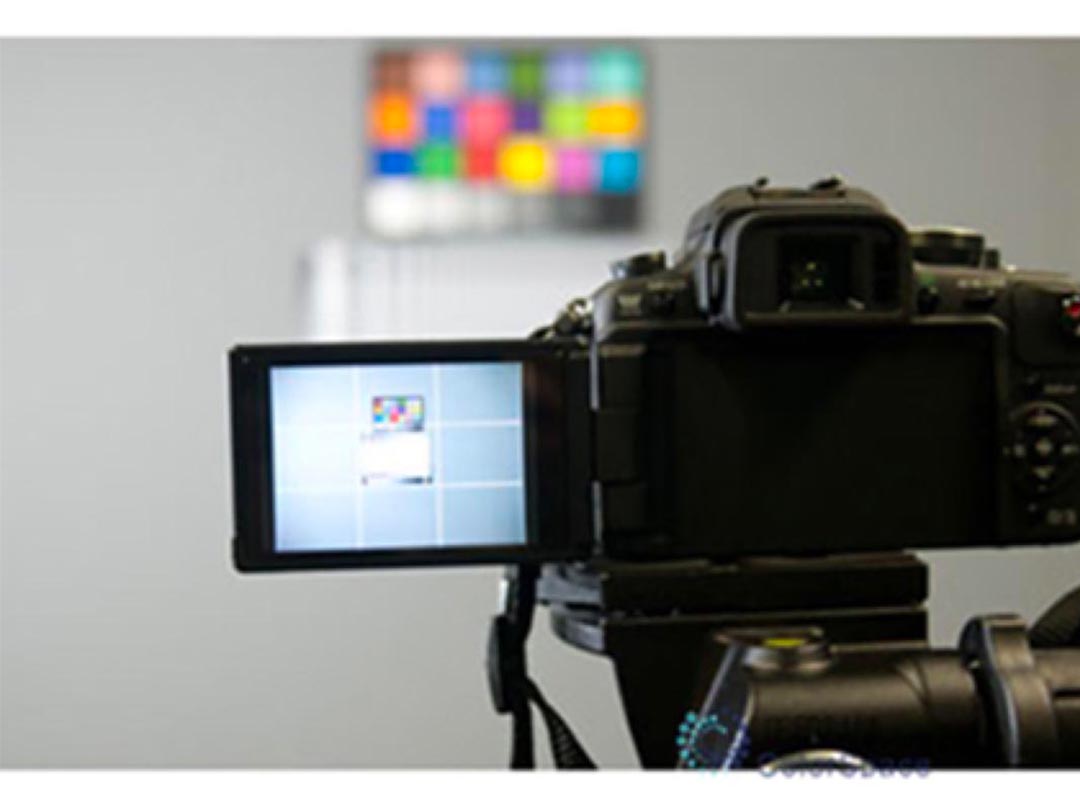

Imatest IT版本可以实现实时图像分析，还有针对IP camera的接口，使安防监控相机的像质分析更加方便。（点击查看实验室全景图）

· 安防监控行业常用的基础测试方案：

常用基础测试设备		分析软件及常用测试卡
LE007-DIR 反射+红外面光源		Imatest测试软件
	用于分析反射图卡，常用于分析色彩还原、自动白平衡、畸变、分辨力等参数。		Master单机版本，用于分析一系列的图像质量参数，支持多种测试图卡和多种国际测试标准。
透射宽动态光源（LE 005-W）		图像质量测试系统
	此光源用于测试Shading和ColorShading，色温范围为2800K-6500K. 也可用于测试色彩还原和清晰度。色温范围可定制。		匹配安防宽动态测试卡使用，用于数据分析。
LWB2低照测试光源系统		ISO12233：2000分辨率测试卡
	此低照灯箱适用于超低照度和超广角度的一体化相机分辨力测试系统，用于测试摄像头低照性能。		清晰度测试卡 尺寸：0.5x、1x、2x...
照度计CL500A		eSFRPlus测试卡
	CL500A分光辐照度计，用于测量照度、色温、光谱等参数		SFRPlus测试卡，可用于测试清晰度、畸变、横向色差、FOV等参数。
安防摄像头动态范围评分测试卡		预畸变SFRPlus测试卡
	此卡【安全防范视频监控高清晰度摄像机测量方法GA/T1127-2013】制作，符合【GA T1127-2013】标准。搭配宽动态透射光源使用，用于测试动态范围参数		预畸变SFRPlus测试卡用于实测视场角大于120°的摄像头清晰度参数。
畸变测试图卡：点状图/棋盘格		噪声测试卡：ISO 15739
	点状图测试卡可以较全面的分析横向色差、SMIA TV失真(畸变测试）和FOV。多种尺寸可选，有反射材质和透射材质。		此卡遵照ISO15739标准制作，用于测试成像系统的信噪比或ISO动态范围。有反射式透射式可提供。
实验室搭建基础配置：N5 18%中性灰涂料		服务
	暗室装修18%反射率涂料		包含实验室设备规划图、施工、安装调试及培训、后期维护

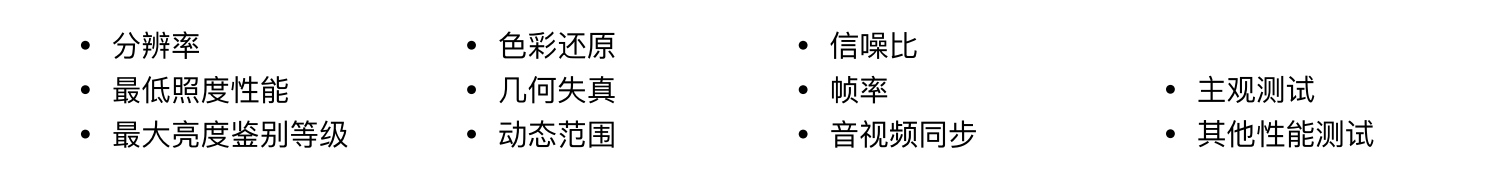

以上为安防监控测试的基础型方案，安防行业摄像头常需要测试的参数：

正印科技可依据测试参数以及参考的标准进行定制化服务：

- 前期根据需求规划实验室所需设备以及测试图卡

- 规划完成专业3D实验室效果绘图可供参考

- 后期施工，安装调试

- 软件培训，问题答疑及后期维护
