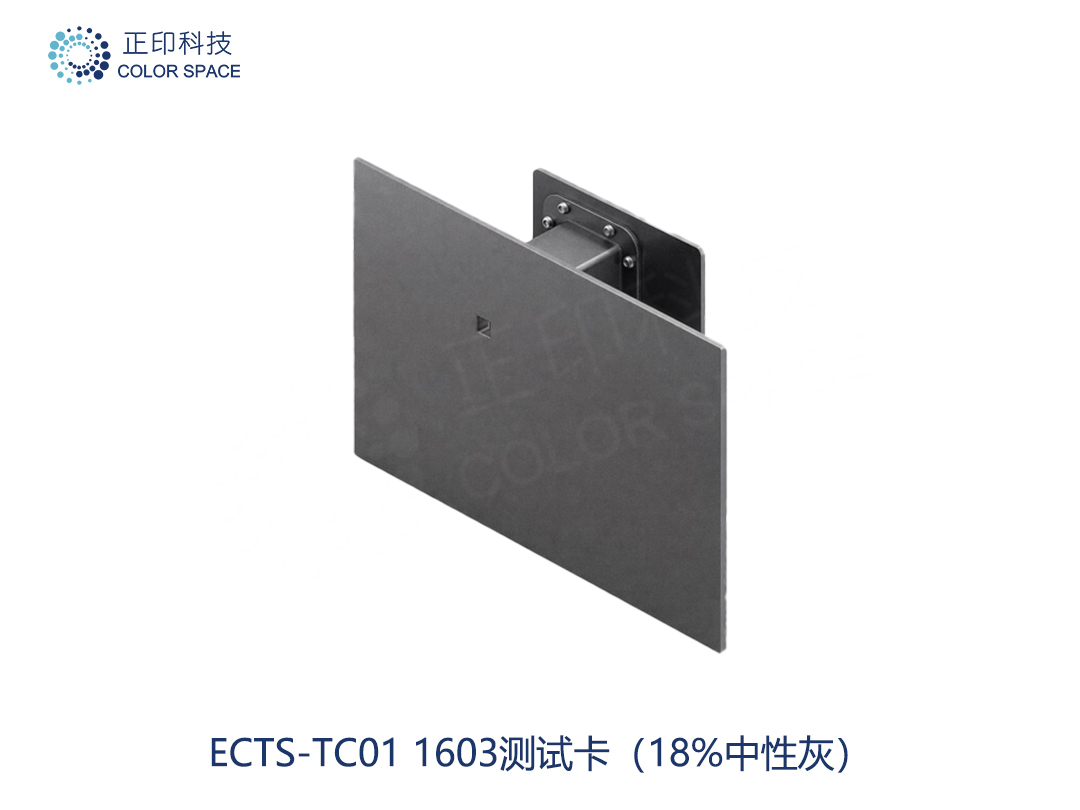

1603测试卡（18%中性灰）专用于内窥镜成像质量测试——符合YY/T 1587、YY/T 1603等标准

正印科技针对医用和工业内窥镜成像系统，研发推出了CS-ECTS-TC系列内窥镜测试卡，CS-ECTS-TC01 18%中性灰测试卡依据YY/T 1587-2018、YY/T 1603-2018等相关测试方法设计，可作为内窥镜成像性能测试中的标准化测试目标，用于亮度响应特性、信噪比、空间频率响应（SFR）及静态图像宽容度等性能测试。

YY/T 1587-2018《医用内窥镜 电子内窥镜》规定了电子内窥镜的亮度响应特性、信噪比、空间频率响应和静态图像宽容度等性能指标及相应试验方法。标准附录A的亮度响应特性试验采用光谱中性灰阶板作为测试标板；相关测试还需结合规定的光源、亮度测量及图像采集设备完成。

该测试卡采用18%中性灰测试区域，可作为内窥镜成像性能测试的标准化测试目标。结合配套测试光源、亮度测量设备及图像采集设备，可用于获取不同物面亮度条件下的图像响应数据，并依据相应测试方法开展亮度响应、信噪比、空间频率响应及静态图像宽容度等指标分析。

对于空间频率响应测试，YY/T 1603-2018及YY/T 1587-2018相关测试方法采用正弦波星形测试标板；18%透射率或反射率背景是相关SFR测试标板的重要参数。因此，TC01可作为相关测试环境中的标准化灰度测试目标使用，具体测试应结合对应标准规定的测试标板、光源及测试方法实施。

测试卡采用透射式设计，可直接安装于CS-ECTS内窥镜测试系统使用，便于建立标准化测试环境，适用于医用及工业内窥镜成像性能测试与研发验证。

测试卡规格参数：
