球形光源

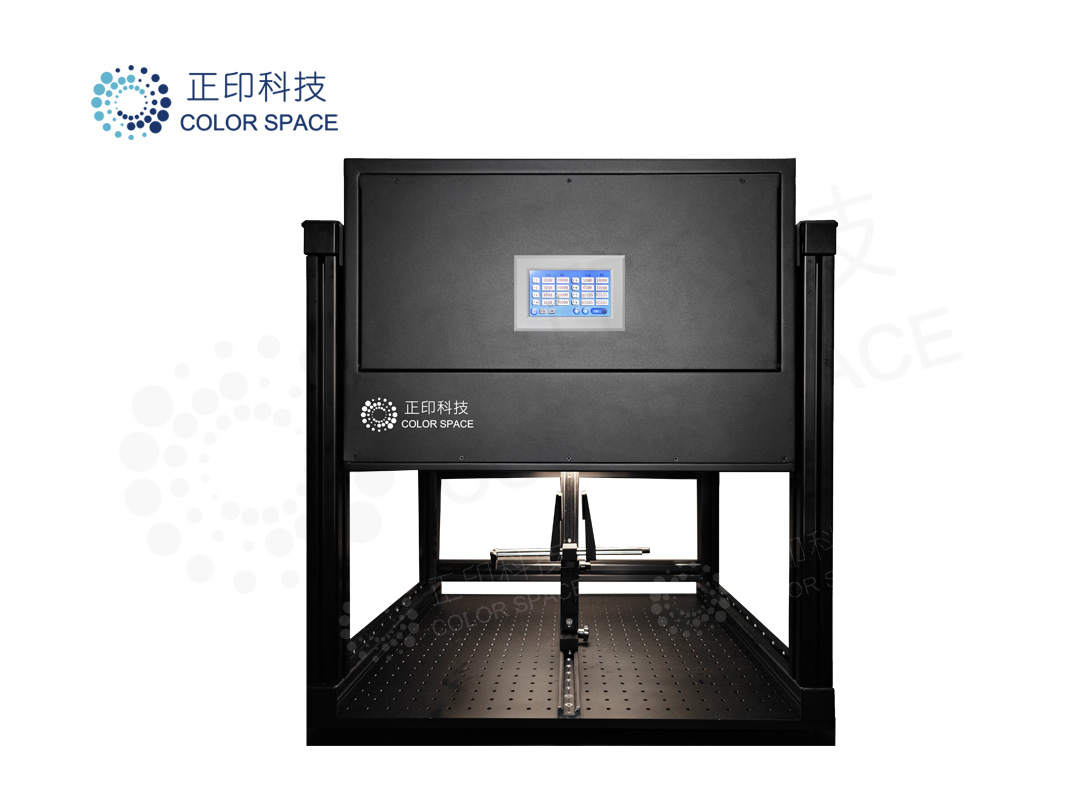

LB3球形光源

品牌：ColorSpace
型号： CS-LB3
产品描述：CS-LB3 球形光源：视场 0~220°、均匀性>95、色温 2300K~6500K、CRI 92-98，半球直径 200/500mm、开口 90/250mm；CS-LB3-DIR 增 850/940nm 红外。支持 AWB、AE、shading、传感器缺陷与 OTP 测试，RS485 可接产线。
在线咨询

LB3 球形光源 ——可用于广角/鱼眼镜头的 Shading 与 Color Shading 测试

CS-LB3 球形光源（型号 CS-LB3-D 多色温型 / CS-LB3-DIR 多色温红外型）是正印科技面向广角与鱼眼摄像头图像质量测试与标定推出的球腔式标准照明系统。球腔内壁为均匀漫射面，被测镜头从开口向内观测整个半球，视场覆盖 0~220° 甚至更高，可完成 AWB、AE、亮度与色彩均匀性（shading / color shading）、传感器缺陷、瑕疵与 OTP 等项目的测试，适用于实验室标定与生产线烧录（尺寸与参数支持定制）。

产品分多色温型与多色温红外型两条线：CS-LB3-D 覆盖 2300K~6500K、CRI 92-98（A、D50、D65）；CS-LB3-DIR 在此基础上增加 850nm / 940nm 红外波段，表面辐照度 0-1000 μw/cm²。半球直径 200 / 500mm、开口直径 90 / 250mm 为标准规格，照度、色温与光谱可通过触摸屏或光源控制软件 V3.0（RS485 通讯接口）设定并执行自动校正。


CS-LB3-90 开口	CS-LB3-250 开口

核心特点

为广角/鱼眼像质测试而设计

六项能力，围绕大视场、高均匀与产线可落地三条主线展开。

220° 超广视场

0 ~ 220°

球腔包覆被测镜头，视场覆盖 0~220° 甚至更高，广角与鱼眼镜头的边缘、四角同样落在均匀照明区内。

高均匀性

均匀性 > 95

亮度与色彩均匀性优于 95，为 shading、color shading 的判定提供稳定基准，重复测试结果可比。

AWB 与 AE 测试

2300K ~ 6500K｜CRI 92-98

多色温可调，覆盖 A、D50、D65 等标准光源条件，用于自动白平衡与自动曝光校准。

传感器缺陷与 OTP

开口 90 / 250mm

大开口球腔便于产线烧录，可检出传感器缺陷与瑕疵并完成 OTP；测试参数含 AWB、AE、色彩&亮度均匀性、缺陷、瑕疵、OTP。

多色温与红外双版本

CS-LB3-D / CS-LB3-DIR

DIR 型在 2300K~6500K 可见光之外增加 850 / 940nm 红外波段，表面辐照度 0~1000 μw/cm²，可见光与红外摄像头共用同一工位。

软件与产线接入

RS485｜光源控制软件 V3.0

触摸屏单机可用；产线以 RS485 接入光源控制软件 V3.0，控制照度、色温与光谱并自动校正，API 与外部测光仪为选配。

应用场景

一套光源覆盖从模组验证到产线抽检

手机与消费电子

广角、鱼眼模组的 shading / color shading、AWB 与 AE 标定

汽车摄像头

环视与倒车摄像头在大视场下的均匀性与缺陷检测

安防与监控

宽视场镜头的照度一致性验证与摄像头产线抽检

360 / 全景相机

全景与 360 相机的广角模组 shading 一致性校准

医疗与工业成像

广角内窥与工业镜头的照明均匀性评估

产线 OTP 与抽检

触摸屏或 RS485 接入产线，批量烧录与 IQ 实验室复测

选型与使用要点

先定视场与开口，再定版本与接口

1	按视场定半球直径：被测镜头 FOV 在 220° 以内时，按镜头口径与工作距离在 200mm / 500mm 两种半球之间选择。
2	按镜头口径定开口：标准开口 90mm 与 250mm，特殊口径与安装方式可定制。
3	需要红外就选 CS-LB3-DIR：850 / 940nm 红外波段、表面辐照度 0~1000 μw/cm²，其余规格与多色温型一致。
4	按产线方式定接口：单机测试用触摸屏；批量产线用 RS485 + 光源控制软件 V3.0，API 与外部测光仪为选配。

技术参数

CS-LB3-D 与 CS-LB3-DIR 完整规格对比

参数	CS-LB3-D 多色温球形光源	CS-LB3-DIR 多色温红外球形光源
型号	CS-LB3-D 多色温球形光源	CS-LB3-DIR 多色温红外球形光源
色温范围	2300K ~ 6500K	2300K ~ 6500K
照度范围	10Lux ~ 10000Lux	10Lux ~ 10000Lux
红外波段	—	850nm / 940nm
表面辐照度	—	0-1000 μw/cm²
显色指数 CRI	92-98（A、D50、D65）	92-98（A、D50、D65）
均匀性	> 95	> 95
适用 FOV	0 ~ 220°	0 ~ 220°
半球直径	200mm 或 500mm	200mm 或 500mm
开口直径	90mm 或 250mm（可定制）	90mm 或 250mm（可定制）
控制方式	触摸屏 / 光源控制软件 V3.0【RS485 通讯接口】	触摸屏 / 光源控制软件 V3.0【RS485 通讯接口】
控制软件（选配）	光源控制软件 V3.0：控制照度、色温与光谱，执行自动校正	光源控制软件 V3.0：控制照度、色温与光谱，执行自动校正
API 与外部测光仪	选配	选配
测试参数	AWB、AE、色彩&亮度均匀性、传感器缺陷、瑕疵、OTP 等	AWB、AE、色彩&亮度均匀性、传感器缺陷、瑕疵、OTP 等
标准配件	半球光源×1、控制器×1、电源线×1、控制线×1	半球光源×1、控制器×1、电源线×1、控制线×1
功率	100W	100W
供电电压	AC 100-120V / 200-240V；50/60Hz	AC 100-120V / 200-240V；50/60Hz
工作环境	室温 25℃（±10℃），湿度 30%~50%	室温 25℃（±10℃），湿度 30%~50%
应用领域	汽车摄像头、监控相机、360 相机、全景相机等	汽车摄像头、监控相机、360 相机、全景相机等

常见问题

关于 CS-LB3 球形光源的选型与能力

CS-LB3 能测试多大视场的镜头？

球腔视场覆盖 0~220°，最高可达 220° 甚至更高，广角与鱼眼镜头的边缘与四角都落在均匀照明区内；实际覆盖范围与半球直径（200mm / 500mm）及开口配置有关。

CS-LB3-D 与 CS-LB3-DIR 有什么区别？

两者在色温范围（2300K~6500K）、照度范围（10Lux~10000Lux）、均匀性（>95）、CRI（92-98）、半球与开口规格上完全一致；区别是 CS-LB3-DIR 额外支持 850nm / 940nm 红外波段，表面辐照度 0-1000 μw/cm²，用于可见光与红外摄像头共用工位。

均匀性和显色指数能做到多少？

亮度与色彩均匀性 > 95；显色指数 CRI 92-98，覆盖 A、D50、D65 三种标准光源条件。

开口和半球直径怎么选？

半球直径有 200mm 与 500mm，开口直径有 90mm 与 250mm 两种标准规格，按被测镜头外径与工作距离匹配；特殊口径与安装方式支持定制。

能不能接入产线自动化？

可以。单机用触摸屏控制；产线通过 RS485 接入光源控制软件 V3.0，可设定照度、色温与光谱并执行自动校正，API 与外部测光仪为选配。

功耗与使用环境要求？

功率 100W，供电 AC 100-120V / 200-240V、50/60Hz；建议室温 25℃（±10℃）、湿度 30%~50% 的环境使用。

更多球形光源与广角像质测试方案，见本站「球形光源」「红外光源」「标准光源」栏目。

预约实验室演示

正印科技在北京、深圳、嘉兴实验室提供 CS-LB3 球形光源演示、技术交流与试用样机服务，可携带您的摄像头与图卡现场验证 shading 与 AWB 表现。
