在正印科技，我们经常处理图像质量(Image Quality)测试和调优，运用我们在成像技术和成像质量方面的专业知识提供相机研发链（从相机模组到最终成像产品）所需的IQ调优服务(Camera Tuning)。正印科技拥有多个设备齐全的图像质量实验室，其中包括优化相机图像质量、校准、测试和基准测试所需的所有必要工具和设备，为基于数码相机的产品提供实用的解决方案。

除此之外，我们还与各个领域的客户合作，提供图像质量测试和调优解决方案和服务。 图像质量调优(Camera Tuning)是一个持续的过程。无论您是想要从头开始，还是需要改进现有的成像质量，我们都可以提供帮助。

为了使用复杂的图像信号处理管道(Image Signal Processing Pipeline) 将来自传感器的成像信息转换为最终令人愉快的高质量图片和视频，需要多次迭代，这被称为相机调优(camera tuning)或 ISP Tuning。 我们还需要了解图像质量评估（IQA）的需求，它分为三个主要应用：

• ① 根据图像质量评估结果，可以调整相机参数或算法以实现尽可能高的图像或视频质量。
• ② IQA（图像质量分析结果） 可用于将相机或算法与市场上的其他相机或算法进行基准测试。图像质量指标将使客户可以轻松比较产品。
• ③ IQA （图像质量分析结果）可以通过将图像质量指标发送到特定模块来优化相机。编码器根据压缩技术类型、量化比、运动补偿、缩放和 SNR 值进行优化。

我们在各类摄像头市场有广泛的客户群，特别是在手机消费电子、监控相机、汽车成像、医疗成像、以及会议视频等领域，其中图像质量及其通过算法实时决策的精度是必不可少的——通过图像处理算法实现，该算法可在不同条件下实时增强图像。我们在多种常用图像芯片平台的和传感器方面的专业知识使我们能够提供专业和高效的像质测试与调优服务(Camera Tuning)。

ISP 调整原理图

图像信号处理 (ISP) 是将传感器原始数据转换为最终压缩图像的方法。调整涉及优化 ISP 参数，这些参数有助于校准和修改现有参数的滤波器和 LUT（查找表），如曝光控制、白平衡校正、自动对焦、降噪、清晰度改进、黑电平调整、伽马和颜色。校正和色调映射。图像处理管道在整体图像质量中起着关键作用。图像分辨率的相应提高需要图像处理的复杂性增加。然而，由于参数众多，为特定相机系统调整图像管道是一项具有挑战性的任务，因为不同的镜头、相机模块和传感器具有不同的特性。

图 2：未处理图像和处理图像之间的差异

为什么选择 ISP Pipe Line？

多种伪影的因素会降低相机捕获的图像质量。ISP调节可以根据相机传感器实时生成的原始数据转成数字彩色图像。为了解决这些伪影，数码相机在图像处理器中嵌入了复杂的数字信号处理 (DSP)，称为“ISP Pipeline”。还有一些其他伪影是由图像传感器的物理性质或工作原理引入的，例如，由图像信号的时间和空间积分以及滤色器光谱分布引入。因此，ISP Pipeline 成为相机系统的重要组成部分，对于生成高质量数字图像至关重要。

为什么要进行图像质量调优？

图像质量没有标准指标，并且不同的应用程序期望达到不同倾向性的图像质量，因为同一台相机可以以多种方式使用。相机需要在各种照明场景下拍摄高质量的照片，例如室内、明亮的阳光下和相对黑暗的环境。图像处理需要非常灵活且可配置，以最大限度地提高每个场景的质量。数码相机系统包括镜头、相机模块和传感器。所有组件都会影响图像质量并相互作用。因此，必须根据特定相机系统组件的特性调整图像管道。这项任务的挑战性部分是由于以下三个关键参数而产生的：

• ① 镜头和图像传感器的物理、光学或电气特性不同
• ② 行业的标准图像质量指标
• ③ 由于个人对图像质量的偏好而产生的主观性

图 3：典型图像质量 (IQ) 调节流程

调整的两个阶段：客观调整和主观调整

一旦您的相机系统启用，多种算法就会开始分析相机光学硬件和软件，例如 相机镜头与场景中物体之间的距离以确定焦点值；场景的色温和光强度建立准确的白平衡设置；它还测量场景中存在的光量，以适当计算曝光以保持适当的亮度。客观调整可确保所有 IQ 参数均在 IQ 标准所要求的限制或阈值内。

客观的智商评估包括：在标准测试图的受控照明环境下捕获图像，并使用 Imatest© 软件测量 IQ 参数。 自动白平衡 (AWB) 和色彩准确度和饱和度、自动曝光 (AE) 误差、噪声、均匀性、缺陷像素、清晰度、动态范围、失真、AE/AWB 收敛时间等。 基于客户偏好的 KPI 评估由于 ISP 参数配置变化而导致的视觉算法准确性主观调整可捕获野外的所有图片，识别系统图像质量问题并更改 ISP 设置来处理这些问题。为了解决图像问题，我们必须分析不同的图片以确定根本原因。

假设其中一张拍摄的照片看起来很模糊；我们的思考过程是这样的：

• ① 这种模糊是由于对焦失败或相机稳定性造成的吗？

• ② 还是我们需要通过调整来解决这个问题？

• ③ 这是在这张照片中观察到的，还是一个反复出现的问题？

• ④ 如果是这样，是否存在特定类型的场景会出现问题？

• ⑤ 询问这些问题可以帮助我们缩小 ISP 中应尝试修复的组件的范围。

主观的IQ评估包括： 分析不同光照条件下室内和室外现实生活场景的图像/视频。 对于静态照 片关注点包括：色彩、记忆色（绿草、天空、海洋、水果等）、肤色、噪点水平和细节（锯齿、莫尔图案、锐化伪像等）、自动白平衡 (AWB) 决策、亮度(AE) 和色调范围、眩光、失真和渐晕（光学）、运动伪影（卷帘快门伪影）等。 对于视频拍摄包括：视频块效应、运动伪影、AE 收敛和 AWB 收敛/振荡、细节/纹理、噪声水平等。

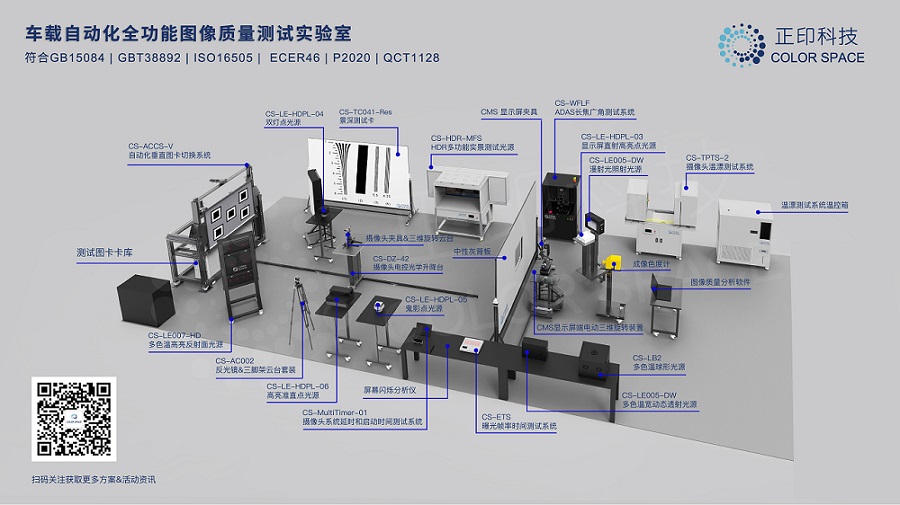

我们在国内多地设有先进的图像测试实验室进行IQ测试与调优

我们的图像质量实验室拥有先进的设施和先进工具，包括图像质量调整、基准测试、相机校准等。我们可提供硬件和软件工具，配备多种功能分析测试图，助您达成相机需求，保障画面质量；软件程序根据用例或客户KPI，对成像系统在各种内部标准图像质量指标上进行客观和主观测量，为您提供全面、详细的产品基准和比较报告。

基于摄像头的汽车成像解决方案

从常见的后视摄像头开始，汽车依靠摄像头实现多种功能，包括障碍物检测、驾驶员监控、全景图，甚至CMS等。自动驾驶车辆严重依赖摄像头的图像来补充其激光雷达和雷达传感器。所有这些都意味着，汽车对于良好的相机质量比以往任何时候都更加重要。 正印科技在高级驾驶辅助系统 (ADAS) 在成像和视觉系统方面拥有丰富的经验，可提供自主研发的ADAS相机温漂性测试系统，再加上我们的图像调优服务，完全可以成为您在汽车影像解决方案开发方面值得信赖的合作伙伴。

医疗影像系统成像质量方案

针对医疗影像，特别是内窥镜和眼科方面，我们拥有丰富的经验。能够准确定位镜头、传感器和ISP方面的问题，并帮助客户快速解决，从而缩短上市时间并降低成本。此外，我们还提供一站式的成像系统开发合作，包括上市前的摸底测试和培检服务。
