CS-XT-C/Q D01 ADAS 车载前、侧风挡 MTF/SFR & 副像偏离测试系统

CS-XT-C/Q D01 ADAS 车载前、侧风挡 MTF/SFR & 副像偏离测试系统面向汽车风挡玻璃与车载摄像头模组组合状态下的成像性能测试，用于评价摄像头模组透过汽车前风挡或侧风挡后的 MTF/SFR 及副像偏离等成像特性。

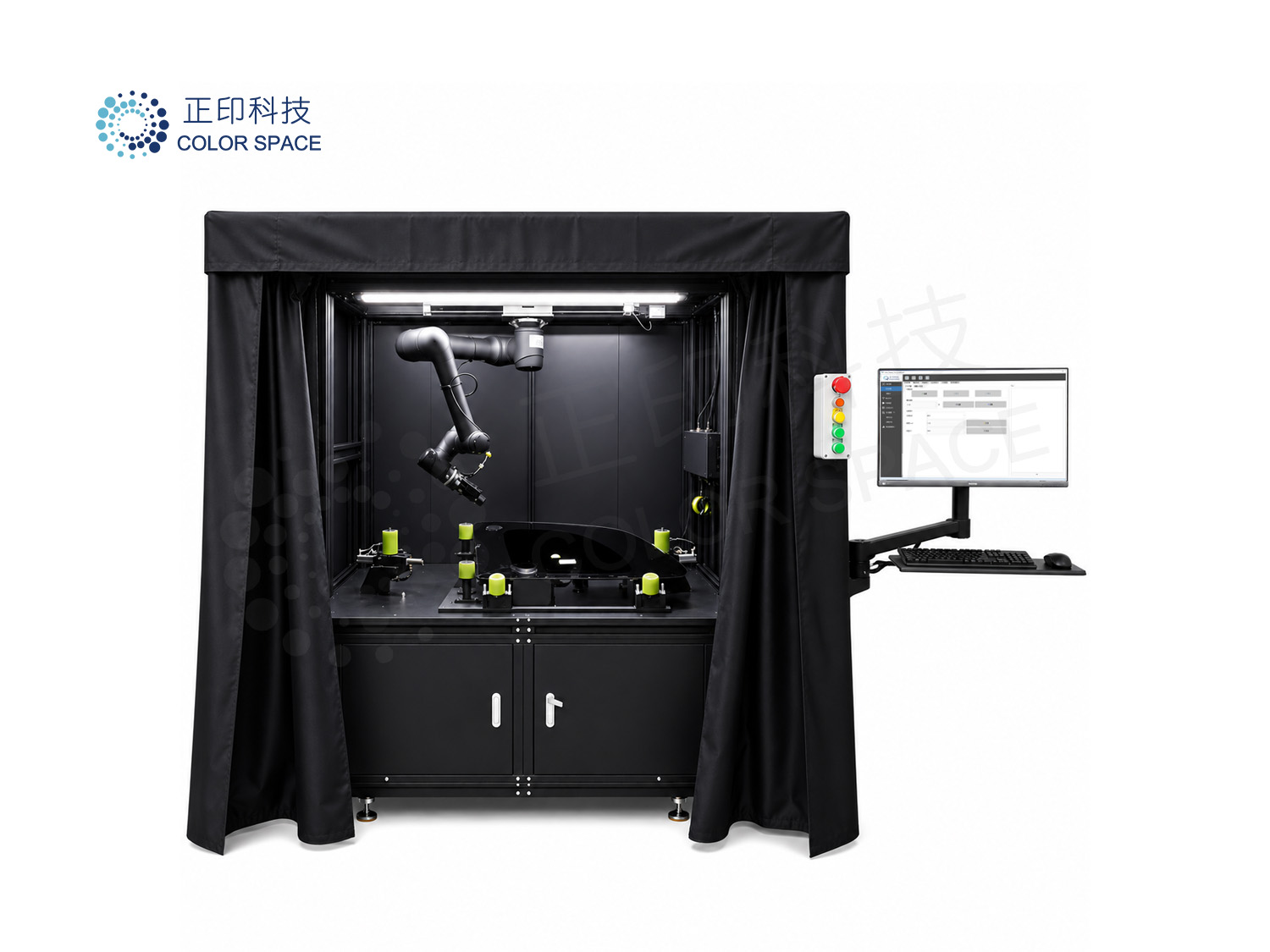

系统集成风挡玻璃固定与角度调节机构、摄像头模组放置装置、6自由度机械臂、平行光管、图像采集模块及图像分析软件，可根据预设测试流程完成摄像头模组位置与姿态调整、不同测试视场设置、图像采集以及测试数据分析

通过将风挡玻璃、摄像头模组、测试目标和图像分析环节集成，可用于ADAS摄像头模组与风挡玻璃的适配验证、汽车风挡研发测试、样品评价及质量控制等场景。

应用场景

· ADAS 摄像头研发测试：用于ADAS摄像头模组研发阶段的成像性能测试，通过设置不同摄像头位置、姿态及测试视场，评价摄像头透过风挡玻璃后的 MTF/SFR 表现，为摄像头模组与风挡玻璃的匹配设计提供测试数据。
· 汽车风挡玻璃研发与验证：用于汽车风挡玻璃产品研发及样品验证，测试不同风挡玻璃结构、材料、厚度及相关工艺条件下的光学性能，并分析其对摄像头成像及副像偏离的影响。
· 摄像头与风挡玻璃适配测试：针对车载摄像头模组与风挡玻璃之间的安装关系进行测试，可根据不同测试方案调整风挡玻璃安装角度、摄像头位置及姿态，对摄像头透过风挡后的成像性能进行评价。

· 产品质量控制：可用于汽车整车企业、汽车玻璃企业及车载摄像头企业的产品测试，对不同样品或不同工艺条件下的测试结果进行数据对比。

主要功能

· 机械臂自动定位：采用6自由度机械臂配合运动轴，实现摄像头模组位置及姿态的调整，并按照预设测试程序完成不同测试位置之间的切换。机械臂支持测试坐标及姿态记录，可根据测试程序执行位置复位。

· 风挡玻璃固定及角度调节：配置风挡玻璃专用固定及角度调节机构，通过柔性夹持模块对测试玻璃进行固定，并根据测试要求调整玻璃安装角度。针对不同测试样品，可根据实际玻璃结构及尺寸配置相应的夹持方式和工装。

· 平行光管目标模拟：系统配置平行光管套装，包括平行光管、控制器等组件；同时配置测试目标及副像测试卡。平行光管可根据测试程序进行位置及目标条件设置，用于建立相应的测试视场及目标条件。

· 自动化图像采集：机械臂、平行光管及图像采集模块与自动化测试软件进行集成，可按照预设测试流程完成测试位置调整、目标设置及图像采集。

· MTF/SFR 及副像偏离自动分析：测试图像采集完成后，通过图像质量测试软件进行 MTF/SFR 及副像偏离分析，并输出相应测试数据及测试报告。

产品参数

相关标准：

1、GB 15084-2022 《机动车辆 间接视野装置 性能和安装要求》

2、ISO 16505:2019 《道路车辆 摄像机 - 监视器系统在人机工程学及性能方面 要求和检测方法》
