ISO 16505-机动车间接视野装置性能和安装要求-道路车辆-摄像头监控系统CMS测试方案

随着汽车技术的不断发展，传统的物理后视镜正逐渐被电子后视镜（CMS）取代。CMS利用摄像头捕捉车辆周围的实时影像，并通过显示屏将其呈现给驾驶员，以提供更广阔的视野和更准确的驾驶信息。为了确保CMS的性能和安全性，国际标准化组织制定了ISO 16505标准，规范了CMS的成像质量要求和测试方法。

ISO 16505标准简介

ISO 16505标准是关于车辆后视系统的国际标准，其中包括了对于CMS电子后视镜成像质量的要求和测试方法。该标准的制定旨在确保CMS的成像质量达到一定的标准，以提高驾驶员的行车安全性和驾驶体验。ISO 16505标准涵盖了成像分辨率、畸变、色彩还原、噪点等关键参数，为CMS的设计和评估提供了技术指导。

电子后视镜的技术难点及重要性

CMS作为车辆的重要安全辅助系统，其成像质量直接影响着驾驶员对于周围环境的感知和对道路情况的判断。因此，保证CMS的成像质量至关重要。然而，电子后视镜在成像质量方面面临着诸多技术挑战，如：

• 环境光条件的复杂变化
• 摄像头位置和角度的影响
• 成像传感器性能的稳定性和准确性

解决这些技术难点对于确保CMS的稳定性、准确性和可靠性至关重要，可以有效提升驾驶员的行车安全性和驾驶体验。

① QC/T 1128-2019《汽车用摄像头》

② GB15084《机动车辆 间接视野装置 性能和安装要求》

③ ISO 16505-2015-道路车辆-摄像机监视系统的人体工程学和性能方面- 规定及测试程序

④ GB:T 38892-2020 车载视频驾驶记录系统

以下为基于ISO 16505标准常用的测试方案（点击查看实验室全景图）

该方案列表提供了基础测试项目和相应设备,具体要求和设备可能因您的CMS和测试需求而异。有关定制解决方案和详细的设备建议，请通过 sales@colorspace.com.cn 与我们团队联系。

序号	测试项目	设备/测试卡	产品图示	GB15084-2022	ISO16505	ECE R46
1	方向均匀性	ISO-16505-Gray70 测试卡		4.3.2.2	6.8.1.1	6.2.2.3.3.1.1.
2	横向均匀性	ISO-16505-Gray70 测试卡		4.3.2.3	6.8.1.2	6.2.2.3.3.1.2.
3	亮度和对比度复现	ISO-16505-棋盘格测试卡		4.3.2.4	6.8.2	6.2.2.3.3.2.
4	灰度等级复现	ISO 16505-GreyScale 灰度测试卡		4.3.2.5	-	6.2.2.3.3.3.
5	色彩还原	ISO16505-Color色彩测试卡		4.3.2.6	6.8.3	6.2.2.3.3.4.
6	弥散	全黑测试卡		4.3.2.7	6.8.4.1	6.2.2.3.3.5.1.
7	光晕和镜头眩光	全黑测试卡		4.3.2.8	6.8.4.2	6.2.2.3.3.5.2.
8	点光源	全黑测试卡		4.3.2.9	6.8.4.3	6.2.2.3.3.5.3.
9	锐度	iso16505-SFR 斜边测试卡		4.3.2.10	6.8.5.1	6.2.2.3.3.6.1.

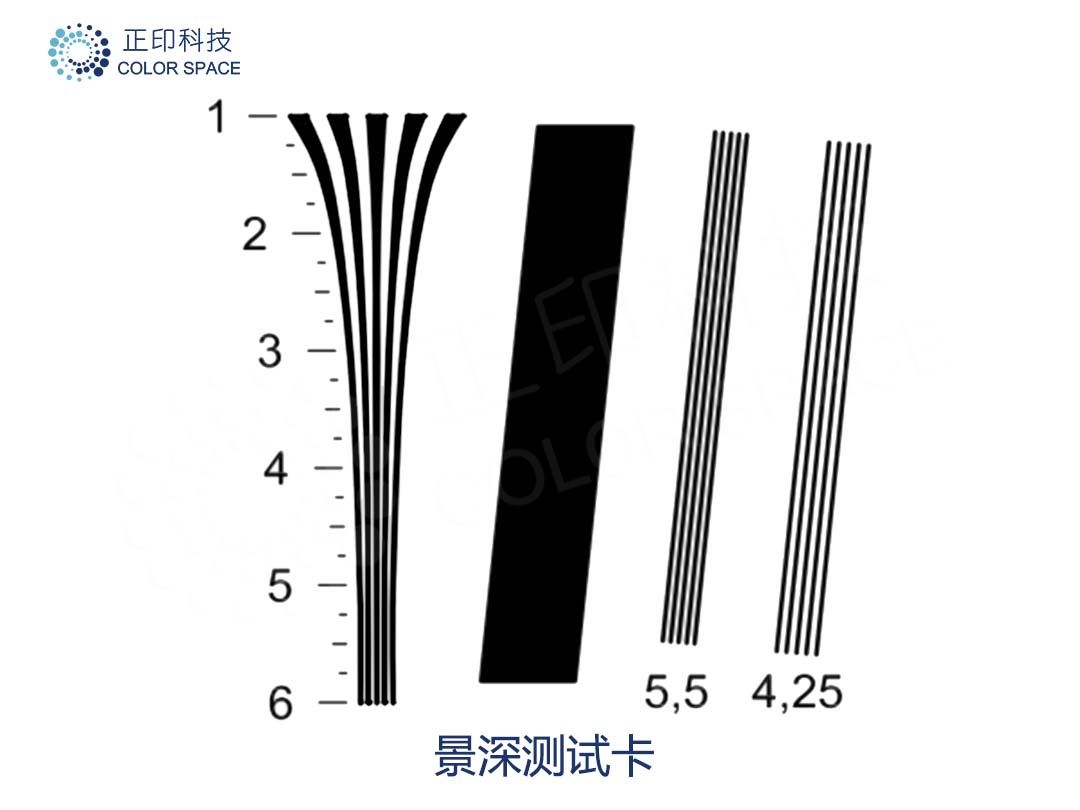

10	景深	景深测试卡		4.3.2.11	6.8.5.2	6.2.2.3.3.6.2.
11	几何畸变	ISO-16505-棋盘格测试卡		4.3.2.12	6.8.6	6.2.2.3.3.7.
12	闪烁	屏幕闪烁分析仪		4.3.2.13	6.8.7.2	6.2.2.3.3.8.1.
13	帧率	曝光时间测试系统		4.3.2.14	6.9.1	6.2.2.3.4.1.
14	成像时间	摄像头延时测试系统		4.3.2.15	6.9.2	6.2.2.3.4.2.
15	系统延迟	摄像头延时测试系统		4.3.2.16	6.9.3	6.2.2.3.4.3.
16	监视器高亮引起的眩光	ISO-16505-棋盘格测试卡		4.3.2.17	-	6.2.2.2.1.
17	V类和VI类CMS的功能要求  过曝区域	ISO-16505-棋盘格测试卡		4.3.3.1	-
18	V类和VI类CMS 监视器  对比度	散射光源		4.3.3.2.1	-
19	V类和VI类CMS  亮度调节	散射光源		4.3.3.3	-
20	最小放大倍数	ISO-16505-棋盘格测试卡		7.1.8.1	6.5.1	16.1.3.1.
21	平均放大倍数	ISO-16505-棋盘格测试卡		7.1.8.2	6.5.2	16.1.3.1.
22	分辨率	景深测试卡		7.1.9	6.5.3	16.1.3.2.
23	放大倍数宽高比	ISO-16505-棋盘格测试卡		7.1.10	6.6	16.1.4
24	V类和VI类的安装要求  临界物体	色彩照度计		7.2.1	-	-
25	V类和VI类的安装要求  显示物体尺寸	ISO-16505-棋盘格测试卡		7.2.2	-	-

其他专项测试设备

序号	光源/专项产品设备	产品图示
1	标准立式反射面光源
2	可调色温箱式光源
3	高亮准直点光源
4	双灯点光源
5	自动图卡切换设备
6	成像色度计
7	CIQT像质分析软件	-
8	分光照度计
9	三脚架云台套装
10	激光测距仪	-
11	摄像头夹具	-
12	电控升降光学平台	-
13	图像采集卡	-

更多相关产品及测试服务信息，可联系：sales@colorspace.com.cn
