输电线路在线监测装置图像质量测试解决方案

面向 GB/T 35697-2026 的图像监控与视频监控测试方案

正印科技针对架空输电线路在线监测装置中的图像监控、视频监控等应用，提供从测试光学环境、测试图卡、图像采集到图像质量分析的测试方案。
方案可根据产品类型、测试项目及相关标准要求进行配置，用于输电线路在线监测装置的研发验证、性能评价、产品检测及实验室测试。
适用对象：

输电线路在线监测装置｜图像监控装置｜视频监控装置｜电网监控摄像机｜电力行业视觉监测设备

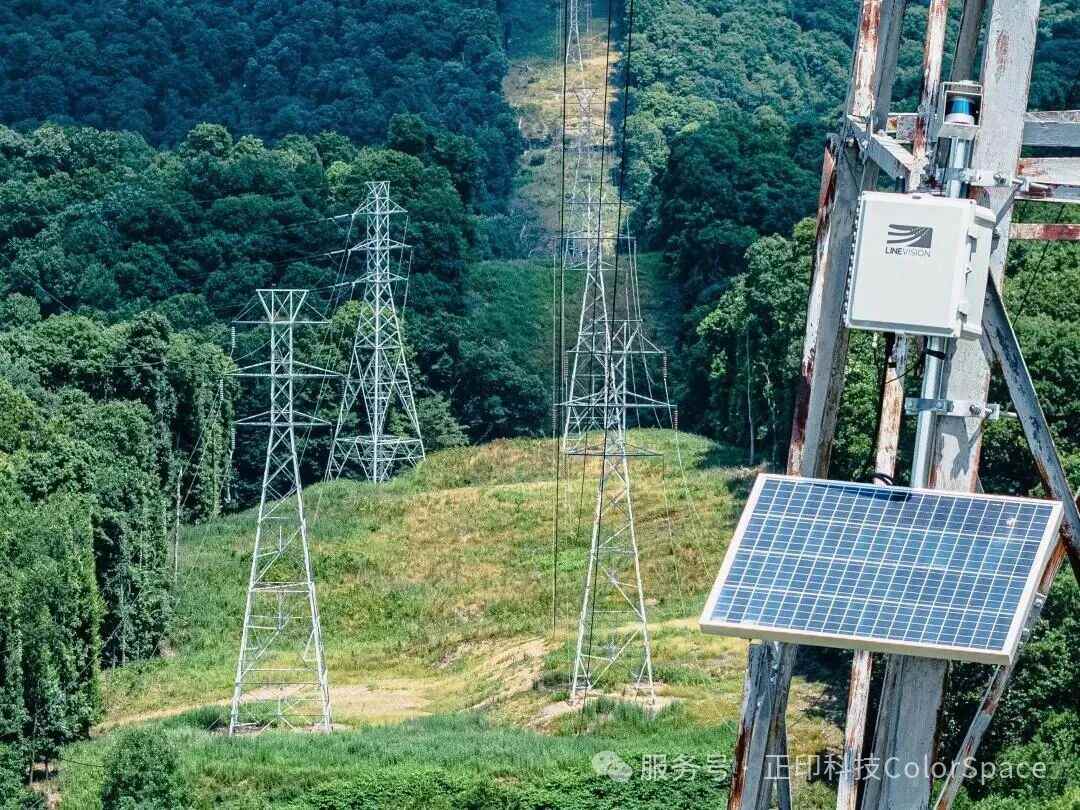

输电线路在线监测应用场景示例（图源网络）

---

GB/T 35697-2026 发布，图像监测测试需要关注哪些变化？

GB/T 35697-2026《架空输电线路在线监测装置通用技术规范》已发布，将于2027年2月1日起实施，并全部代替GB/T 35697-2017。

新版标准对架空输电线路在线监测装置的分类与组成、功能要求、技术要求、试验方法、检验规则等进行了调整，同时增加部分监测装置及相应试验方法，并调整典型监测装置的主要技术指标。

对于涉及图像采集和视频监控的在线监测装置，测试方案不仅需要关注摄像机本身的性能，还需要结合测试环境、测试条件、测试方法及图像分析方式进行配置。

从 GB/T 35697-2017 到 GB/T 35697-2026

关注方向	GB/T 35697-2017	GB/T 35697-2026
图像应用定位	主要用于现场视频监控和状态查看	设计可见光、红外图像识别相关应用
图像数据作用	辅助人工判断现场情况	支撑线路本体及通道相关隐患识别
测试关注方向	关注装置功能机运行可靠性	更关注图像数据对实际应用的支撑能力

注：具体测试项目及技术指标应以 GB/T 35697-2026 正式标准文本及实际产品类型对应要求为准。

---

为什么输电线路在线监测需要图像质量测试？

输电线路在线监测装置通过摄像机、视频监控及其他传感设备获取线路及周边环境信息。
对于采用图像或视频进行监测的设备，最终获得的图像质量不仅受到摄像机硬件影响，还与镜头、图像传感器、ISP算法、曝光控制、测试环境及输出设置等因素有关。
因此，仅查看摄像机的分辨率或像素数量，并不能完整评价实际成像性能。
在产品研发、性能验证及质量控制过程中，通常需要建立稳定的测试条件，对图像质量进行客观测量。

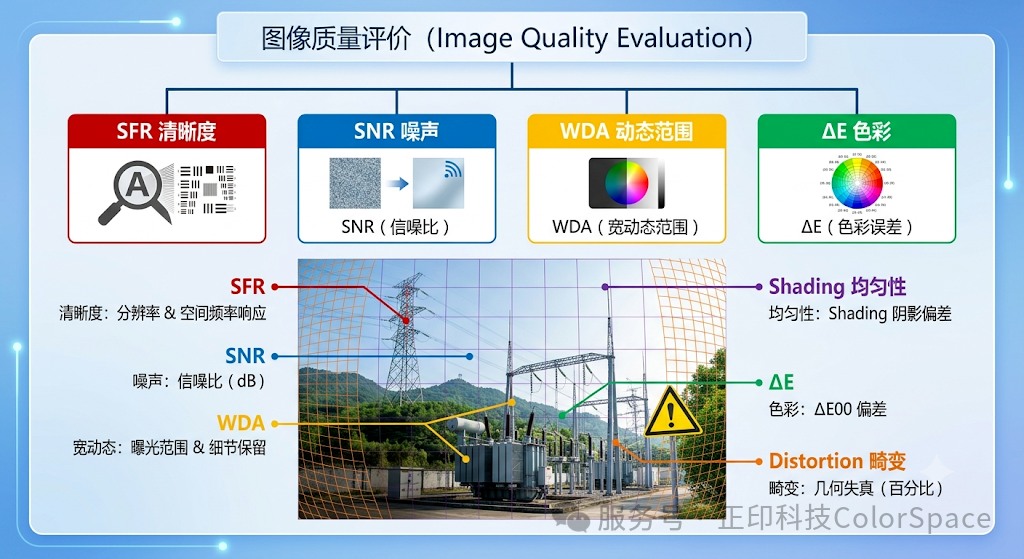

图像监控装置主要测试哪些图像质量指标？

针对图像监控装置及监控装置，可根据标准要求和具体产品测试需求配置相应的图像质量测试项目。

图像质量指标	定义	技术参数
清晰度 (SFR)	用于评价成像系统对图像细节和空间信息的再现能力	· 单位图像高度线宽(LW/PH) · 横向色差(LCA )
色彩还原 (Color Check)	用于评价摄像机对测试目标颜色的再现能力	· 色差值(△E)
信噪比 (SNR)	用于评价图像信号与噪声之间的关系	· 信噪比
宽动态能力 (WDA)	用于评价成像系统在明暗差异较大的场景下同时获取高光和暗部信息的能力	· 动态范围
亮度均匀性 (Shading Luminance)	用于评价图像不同区域的亮度一致性	· 图像亮度均匀性(SL)
畸变	用于评价镜头及成像系统产生的几何失真	· 几何失真
防抖	用于评价图像稳定功能对图像清晰度的影响	· 清晰度差量

从测试参数到测试结果，需要哪些设备？

一套完整的图像质量测试，不是单独购买一张测试卡或一套分析软件即可完成。
实际测试通常需要建立：
标准化测试环境 → 标准测试目标 → 图像采集 → 客观分析 → 数据记录

正印科技提供电力影像行业常用的测试方案：

测试设备Equipment	型号Model	测试项目Project
软件Software
imatest master软件	Master	图像质量分析软件（标准内要求使用软件）
专项测试设备
LE007反射面光源	CS-LE007	为测试提供不同光照环境
LE005透射光源	CS-LE005	用于提供透射标准光源环境，对常规项目进行测试，如：宽动态能力、亮度均匀性等
自动图卡切换设备	CS-ACCS-V	可放置不同测试卡，自动化切换提高速率和精度
测试卡Test Chart
棋盘格测试卡	CS-TC068	测试畸变、MTF值、最低照度
eSFR测试卡	CS-TC007	可测试MTF值、畸变、横向色差等参数
36阶动态范围测试卡	CS-TC060	可测试动态范围（可见光+IR）
20阶动态范围测试卡	CS-TC060-20阶	可测试动态范围（可见光+IR）
ColorChecker 24色	CS-TC021	色彩还原测试卡，可测试白平衡、色彩还原
其他辅助设备
分光照度计	CL-500A	用于测量色温照度
光谱照度计	CS-LM01R	用于测量色温照度（可测量红外波段）
激光测距仪	GLM4000	用于记录测试距离数据
三脚架云台套装	CS-AC002	用于固定摄像头
摄像头夹具	CS-PJ-CA03	用于固定摄像头
图像采集卡	CS-AC01	-
相机5轴运动及定制夹具	-	-
热成像黑体炉	-	热成像测试设备
18%中性灰涂料	CS-NP-18	装修实验室墙体，为测试提供中性灰环境

常规图像质量测试实验室

从实验室测试到产品研发验证

这套方案不仅用于最终产品检测，也可以贯穿产品研发过程。

研发阶段：通过客观图像质量数据了解镜头成像表现、Sensor 性能、ISP 参数、AE/AWB调节效果、图像算法变化；

样机验证：通过统一测试环境对不同版本样机进行比对，减少测试条件变化带来的影响；

产品检测：按照对应标准和测试方法进行测试，形成可追溯的测试数据；

量产质量控制：建立统一的测试条件和评价，用于产品一致性验证。

适用于哪些电力行业产品？

类型	用途
输电线路在线监测装置	用于线路、杆塔及周边环境的图像采集和状态监测
图像监控装置	针对采用摄像机进行图像监测的在线监测设备开展图像质量测试
视频监控装置	用于视频采集性能及相关图像质量指标验证
红外/可见光成像设备	根据设备类型配置相应的光环境及图像质量测试项目
电网视觉感知设备	针对电力行业视觉感知、智能识别等应用进行成像性能评价

常见问题FAQ

1. GB/T 35698-2026 什么时候实施？

    GB/T 35697-2026 已发布，实施日期为 2027年2月1日，届时将全部代替 GB/T 35697-2017。

2. GB/T 35697-2026 对图像监控装置有哪些测试项目？

    公开修订资料中的图像质量验证项目包括清晰度（SFR）、色彩还原、信噪比（SNR）、宽动态能力（WDA）、亮度均匀性、畸变及防抖等。最终测试项目及指标应以正式标准文本及具体产品类别为准。

3. 图像监控装置为什么需要标准光源？

    因为照度、色温和光照均匀性会影响图像质量测试结果。标准化光学环境有助于降低测试条件变化对结果的影响。

4. 电网电力监测设备的图像质量测试需要哪些设备？

    通常包括：标准测试光源、测试图卡、待测摄像机及支撑设备、Imatest 图像质量分析软件等，具体配置取决于测试项目和标准要求。

5. 可以只测试摄像机分辨率吗？

    不能仅通过分辨率判断完整的图像质量表现。清晰度、信噪比、色彩、动态范围、均匀性、畸变等指标也可能影响实际成像效果。

6. GB/T 35697-2017 的测试设备还能用于2026版吗？

   不能简单以标准版本进行判断。需要根据新版标准对应的测试项目、测试方法和技术指标，对现有测试环境及设备配置进行重新确认。

7. 相关标准：

① GB/T 35697-2026 《架空输电线路在线监测装置通用技术规范》

② GB/T 35697-2017 架空输电线路监控装置通用技术规范

③ IEC 62351-5《电力系统通信与自动化网络安全第5部分：安全通信协议》

④ Q/GDW 11449—2015 输电线路状态监测装置试验方法

⑤ Q/GDW11304.2-2021 电力设备带电检测仪器技术规范 第2部分：红外热像仪

⑥ DL/T 2998-2025 输电线路通道监拍装置技术规范
