眩光(Flare)测试卡

ISO 18844数字相机图像眩光测试卡

品牌：Imatest
型号：ISO18844-LED
产品描述：ISO18844数字相机图像眩光测试卡用于镜头杂散光/Flare的分析，主要测量耀斑,杂散光；可导入imatest软件进行结果分析。
在线咨询

ISO18844数字相机图像眩光测试卡用于镜头杂散光/Flare的分析

ISO18844数字相机图像眩光测试卡用于镜头杂散光/Flare的分析，主要测量耀斑,杂散光；可导入imatest软件进行结果分析；这张图表是一个聚酯薄膜光掩模，添加了高密度非反射黑色斑块以最大限度地减少反射。

iso18844测试卡详情：

① 此测试卡有两种结构，一种一层结构，另一种是两层结构。

一层结构中，黑点的光学密度为4.5，透过率为 0.000316；

二层结构黑点的光学密度为9，透过率为0.000000001 。

② 此测试卡与 均匀透射背光光源 配合使用，拍摄时需要在全黑的暗室中，在测试卡表面不能有环境光带来的反射，否则会影响分析结果数据。

符合iso 18844标准要求：

ISO 18844:2017 – Digital cameras – Image flare measurement

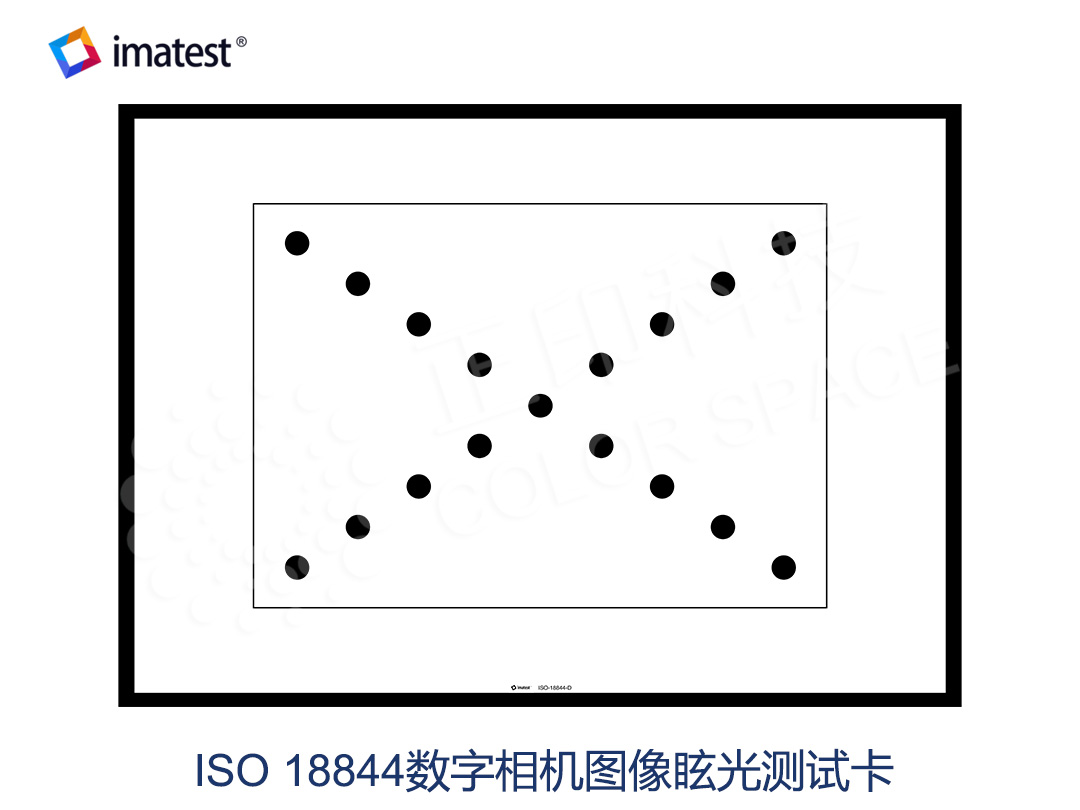

ISO 18844 标准推荐的测试图案，是两行呈对角线排列的高密度光陷阱(或黑洞)。

Imatest软件较早版本的Veiling glare分析，仅测试了在图像一个固定区域的点的眩光数据，但是在镜头的不同位置，眩光的数据有可能不同。ISO 18844 标准中type C型，测试卡在Imatest V5.0版软件中得到了支持，可以通过Uniformity模块，或Uniformity交互式模块进行分析。

参数规格：

参数	ISO18844数字相机图像眩光测试卡
型号	ISO18844-LED-C/D/E/F/G
尺寸	Size	测试卡尺寸	安装尺寸
	C	432mm x 305mm（17 x 12" ）	456mm x 327mm (17.95″ x 12.87″)
	D	610mm x 432mm (24 x 17" )	634mm x 454mm (24.96″ x 17.87″)
	E	907mm x 540mm (35.7 x 21.3" )	931mm x 562mm (36.65″ x 22.13″)
	F	907mm x 680mm (35.7 x 26.8")	931mm x 702mm (36.65″ x 27.64″)
	G	1225mm x 680mm (48 x 27" )	1253mm x 706mm (49.33″ x 27.79″)
图卡类型	透射式
光谱	可见光
相关标准	ISO 18844:2017 – Digital cameras – Image flare measurement
