车载摄像头综合测试系统

品牌：正印科技ColorSpace
型号：CS-AC-IQES
产品描述：CS-AC-IQES车载摄像头综合测试系统适用于ADAS前视、环视、侧视、后视及舱内监控摄像头的图像质量检测。系统支持MTF/SFR、色彩还原、均匀性、鬼影、信噪比等多项指标测试，兼容多种接口与行业标准，适用于研发验证、实验室测试及产线终检场景。
在线咨询

CS-AS-IQES 车载摄像头综合测试系统

随着智能驾驶技术的持续演进与规模化应用，车载摄像头已成为车辆环境感知与智能交互系统的核心感知单元。根据整车应用功能，车载摄像头主要分为五大类：

· 前视感知摄像头（Front View Camera） —— 用于ADAS目标识别与前向环境感知

· 环视摄像头（Surround View Camera） —— 构建360°全景影像系统

· 侧视摄像头（Side View Camera） —— 支持盲区监测与变道辅助

· 后视/倒车摄像头（Rear View Camera） —— 提供泊车与倒车辅助

· 舱内监控摄像头（Driver/Occupant Monitoring Camera） —— 用于DMS/OMS功能

不同功能类型的摄像头在视场角设计、成像清晰度、畸变控制、低照度性能及目标识别可靠性等方面存在显著差异，对测试系统提出了更高系统化、专业化的要求。

针对车载摄像头多类型、多应用场景的综合测试需求，正印科技重磅推出CS-AC-IQES 车载摄像头综合测试系统。系统基于可变焦平行光管和增距镜技术，具备可自定义的多视场清晰度测试功能，可实现清晰度（MTF/SFR）、均匀性、脏污/坏点、色彩还原、信噪比SNR、鬼影杂光等全维度成像质量评估，覆盖前视、环视、侧视、后视及舱内监控摄像头一站式测试。

深度契合IEEE P2020、QC/T 1128、、GB/T 38892、ISO 16505、GB 15084等国内外行业标准，覆盖研发验证、样品测试与量产终检全流程，为车载摄像头全品类提供专业、精准、高效的一体化质量控制解决方案。

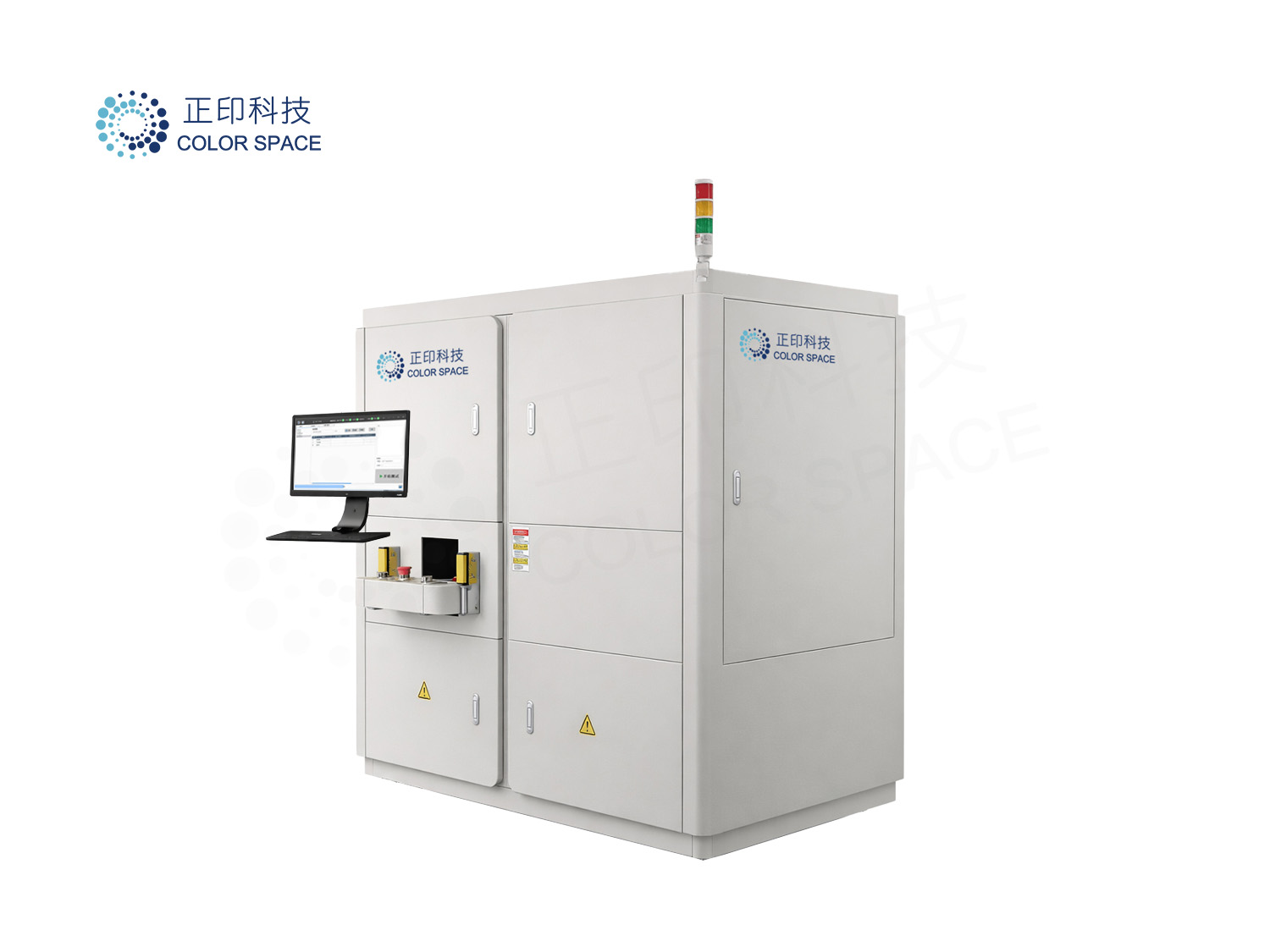

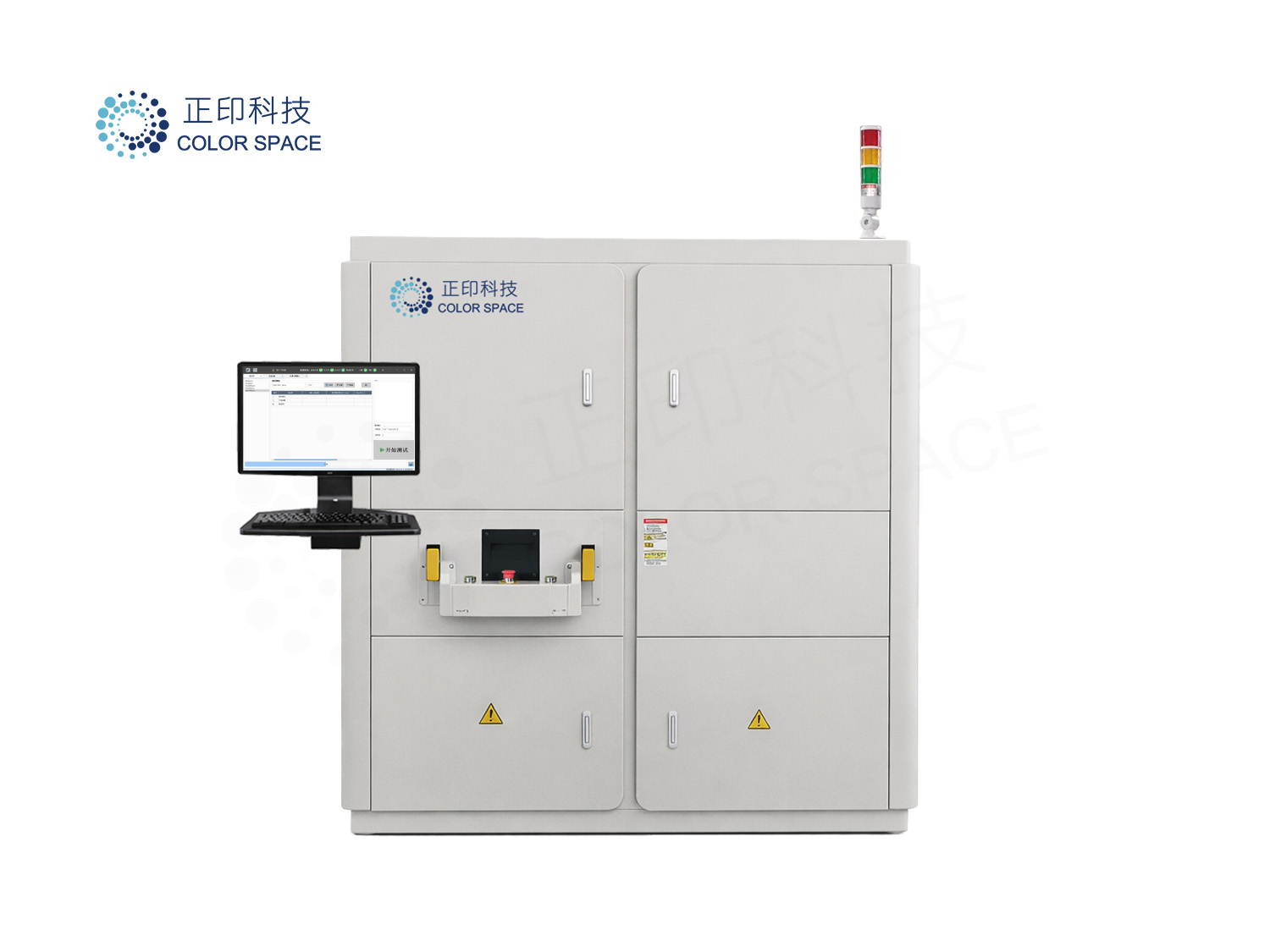

产品图片：

核心优势：

· 20°-220°全视场自动精准调节：用可变焦平行光管和增距镜核心原理，可无缝适配前视中远距、环视/侧视广角拼接、后视倒车广角、舱内近距全视角等全类型视场测试需求，一机覆盖五大品类。
· 自定义测试点位，极致灵活：支持中心点、5点、9点及任意自定义增减测试点位，可精准针对前视核心远距区、环视/侧视拼接关键区、后视倒车辅助区、舱内全视野覆盖区进行多视场清晰度（MTF/SFR）精细化测试，同时支持离焦曲线自动测试。
· 国际主流算法深度兼容：可选集成Imatest IT算法库，同时搭载自研多维度分析引擎，对清晰度、离焦曲线、视场角、畸变、光轴对中、均匀性、脏污/坏点、色彩、灰阶、鬼影等全指标进行专业分析，支持原始数据导出与二次开发，满足研发、认证、量产多场景需求。
· 自动化测试 + 专业报告一键生成：测试项目一键启动、测试流程无人值守，完成后自动生成符合行业标准的专业报告（格式可自定义），大幅提升效率、降低人工成本

产品参数：

型号	CS-AC-IQES 车载摄像头综合测试系统
产品尺寸	1650.50mm × 1040.50mm × 1984.10mm（长×宽×高）
核心部件	电控平行光管、增距镜、球形光源、透射光源、透射测试卡、鬼影点光源、自动化机械结构、采集卡
测试视场范围	20°～220°（全品类适配）
核心测试项目	清晰度（MTF/SFR）、离焦曲线（平行光管自动调焦生成）、视场角（FOV）、畸变、光轴对中、均匀性、脏污/坏点、色彩还原、灰阶、鬼影杂光、白平衡、AWB&Shading、帧率、工作电流等（所有项目支持单独开启/屏蔽）
测试精度	视场角±0.1°，色彩偏差ΔE≤2，重复定位±0.01mm
平行光管运动系统	摆臂程控自动定位，支持单根平行光管移动；旋转角度±110°；支持自动保存点位
自定义测试点	支持中心点、5点、9点及任意增减（可自定义多视场清晰度测试）
透射光源	色温2800K～6500K，照度0～2000lux程控可调，均匀性≥90%，发光面630×420mm，支持快换测试卡
球形光源	色温2800K～6500K，照度0～2000lux程控可调，均匀度＞95%；支持红外光源940nm±10nm / 850nm±10nm（0～1500μW/cm²）
鬼影测试光源	色温6000K，功率1W，发光角度（110±10）°，照度（220±22）lux，支持程控亮度与位置调节，全视场20°～220°测试
增距镜	适配不同规格的增距镜，高度程控调节（Z轴300～600mm），支持实时测距，可模拟0.5m～无穷远
接口类型	并口12bit、MIPI 4lane、DVP、LVDS、Ethernet等全兼容；集成度信盒MU960及其他指定采集卡
软件系统	自动化像质测试系统V2.0 + 光源控制系统V3.0 • 点亮文件一键切换（支持多种状态） • 点检界面自动记录Log（TXT/Excel） • 支持外部算法调用、通讯协议开放、端口定制开发
电源参数	220V 50Hz 3500W
适配行业标准	IEEE P2020、QC/T 1128、ISO 16505、GB 15084、GB/T 38892-2020、GB/T 43250
安全防护	ESD防护（接地电阻＜4Ω）、噪声＜75dB、急停开关、门体感应停机报警、红黄绿三色灯运行提示
