行业动态|国内汽车摄像头测试的相关提案

按照GB/T 1.1-2009给出的规则起草，标准由全国汽车标准化技术委员会（SAC/TC 114）提出和规划，首次完稿是在2017年末。标准规定了汽车用摄像头产品的技术要求、试验方法、检验规则等。标准适用于M、N类汽车使用的基于可见光成像技术的摄像头产品（以下简称产品），其他类汽车使用的产品可参照执行本标准。标准对车载摄像头的图像性能测试做出规定要测试的图像性能测试项目包括帧率、MTF、信噪比（SNR）、动态范围（DR）、最高照度、最低照度、白平衡、色彩还原、眩光、鬼影等等，我们摘取部分测试项目作简单介绍。

· 帧率测试

· 低照度测试

按照上述方式测试后，用图像处理软件进行分析中心视场和70%场MTF10、MTF50的值。

应对方案：

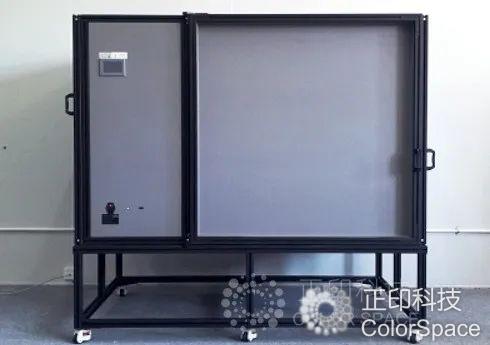

针对超低照度及超广角度相机测试的需求，我们推荐这款低照广角测试光源；此设备集成超低照度和超广角度的一体化相机分辨力测试系统。可以提供0.01lux甚至更低的0.001lux的低照环境。且此系统集正常照度测试，低照测试，超低照测试，多色温色彩分析，照度实时反馈功能等多功能于一身，是汽车影像和全景监控行业摄像头性能测试的必备利器。

鬼像测试设备布置图

应对方案：

我们推荐CS-FGTS杂光鬼影测试系统，可以自动精确控制被测相对于点光源的不同拍摄角度，从而准备地模拟在现实场景中，点光源在相机的不同方位和角度所产生的的杂光鬼影现象。

系统主要包括以下组件：

· 高亮度点光源（可选LED，氙灯，钨丝灯等不同物理灯源）

· 距离调整导轨（手动或自动）

· 多轴运动校准组件用于中心对齐校准和旋转角度控制

· 控制软件（可集成拍摄软件）

· 定制分析软件

基于上述软硬件结合的方案，我们可以给客户定制完善的测试方案。
