动态范围测试卡

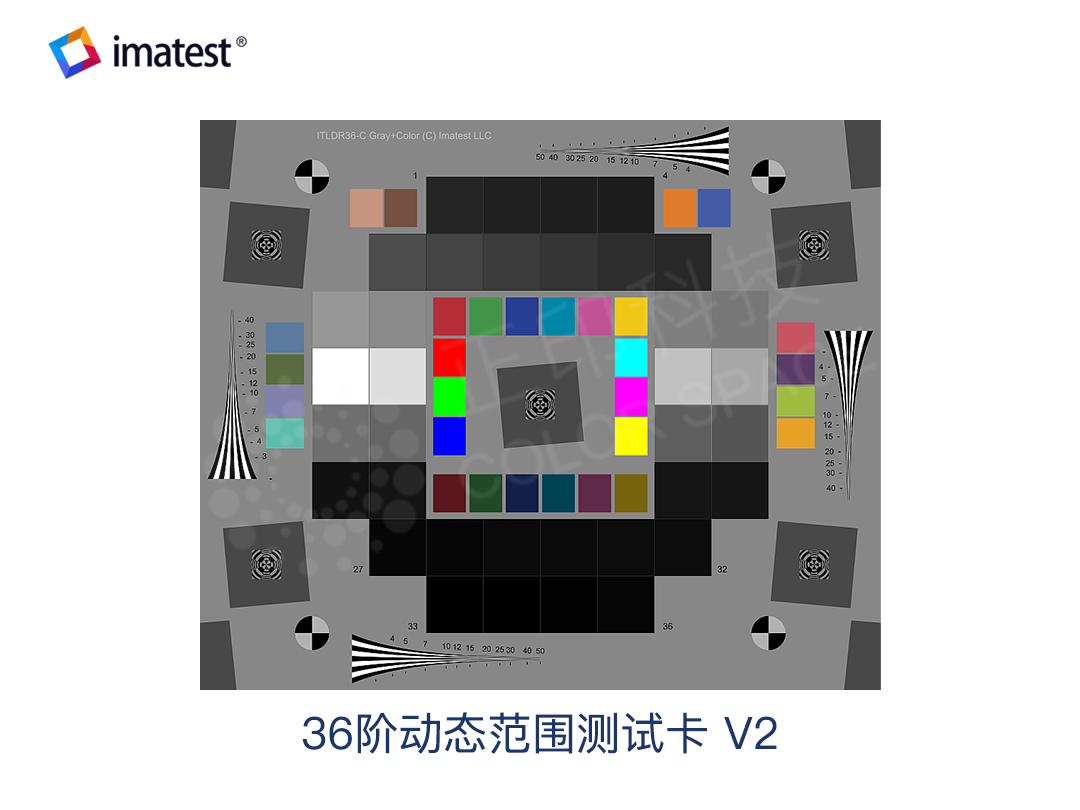

36阶动态范围测试卡V2

品牌：Imatest
型号：ITLDR36-V2系列
产品描述：Imatest 36动态范围测试卡V2(Dynamic Range Test Chart V2)于 2025 年 10 月发布，V2相较 V1采用了新的补丁顺序以减少重影杂散光影响，并增加了色块和对数楔形区域，用于测量系统极限分辨率。适用于 LDR、WDR、UHDR 成像系统的动态范围评估与图像质量检测。
在线咨询

imatest 36阶动态范围测试卡V2是新版高精度成像性能评估图卡，用于测量相机系统在不同曝光条件下的动态范围表现。

该版本于 2025 年 10 月正式发布，是经典版本V1的升级迭代，由 Imatest 25.2 及以上版本全面支持（填写申请Imatest软件试用）。专为低动态范围（LDR）、宽动态范围（WDR）及超高动态范围（UHDR）系统设计，适用于各类相机模组、成像算法与图像质量实验室的评估验证。

图卡采用高精度 LVT 胶片印制技术，密度分布稳定、线性度高，可在单张图像中实现从低光到高光的全动态范围分析：

· 成像系统的动态范围（Dynamic Range）

· 调制传递函数（MTF）

· 噪声分布与信噪比（SNR）

· 杂散光与重影（Ghosting / Flare）影响

· 自动曝光系统的线性响应性能

版本升级亮点

对比项	V1 版本	V2 版本
软件支持版本	Imatest 3.9+	Imatest 25.2+
补丁顺序	传统线性分布	全新顺序设计，显著减少杂散光和重影影响
色块数量	部分色块及灰阶	新增色块区域，提升色彩还原测试能力
对数楔形	无	两侧新增对数楔形区域，可测试极限分辨率
动态范围版本	LDR / WDR / UHDR	同样支持三种动态范围系统
测试一致性	较受光照均匀性影响	补丁分布更均匀，对暗角与曝光误差更鲁棒

产品特性：

1. 36 格高密度灰阶补丁设计：覆盖从 50dB 至 150dB 的亮度范围；

2. 高精度 LVT 制作工艺：光密度线性度高，稳定性强；

3. 防反射防护层处理：降低反光与成像误差；

4. 透射式设计：需配合高亮度透射光源（10,000–100,000 Lux）【如 CS-LE005 透射光源】使用；

5. MTF 边缘测试区：具备 4:1 对比度斜边，用于测量 MTF50；

6. 提供密度校准文件（CSV）：确保不同测试系统的可重复性；

产品参数

参数	36阶动态范围测试卡V2
型号	ITLDR36-V2、 ITUHDR36-V2、ITWDR36-V2
动态范围等级	LDR（50dB）/ WDR（100dB）/ UHDR（150dB）
图卡尺寸	有效区域 197 × 235 mm（总尺寸 203 × 254 mm）
材质工艺	LVT 胶片精密印制、密度标定
光源类型	透射式光源（建议 10,000–100,000 Lux）
补丁数量	36 格灰阶补丁 + 色块 + 对数楔形
MTF 测试能力	MTF50 ≥ 16 cycles/mm
软件支持	Imatest 25.2 及以上
附件	选配亚克力框架遮罩 / 密度参考文件
测量参数	宽动态性能、灰阶响应、信噪比 (SNR) 及 HDR 表现

版本选择参考

型号	动态范围	应用建议
ITLDR36-V2	50DB	手机、平板等小像元摄像头
ITWDR36-V2	100DB	通用高质量相机、车载系统
ITUHDR36-V2	150DB	专业 HDR 系统、安防监控、工业检测
